Opis izdelka

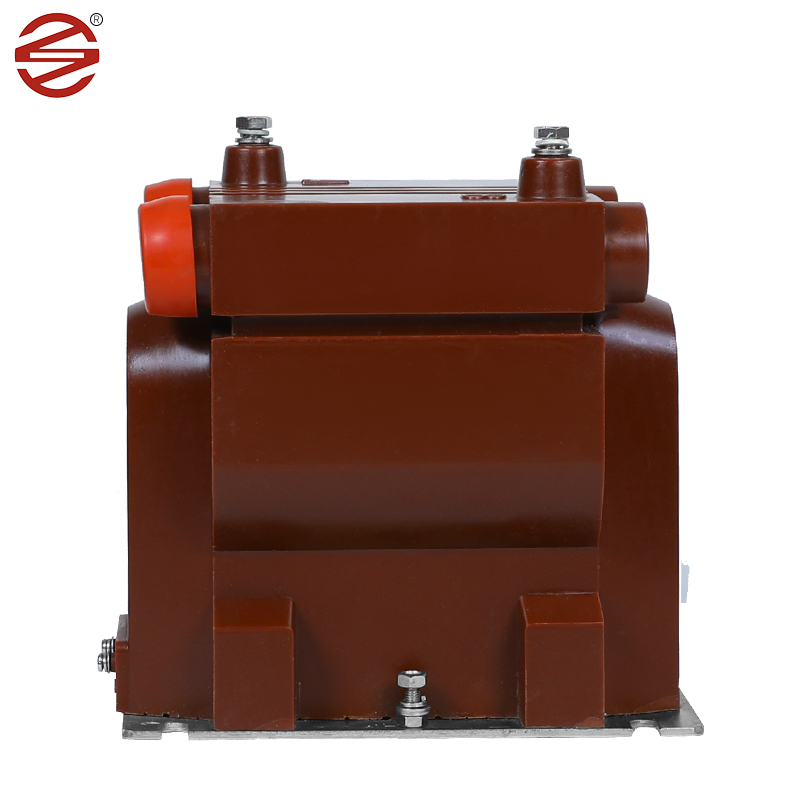

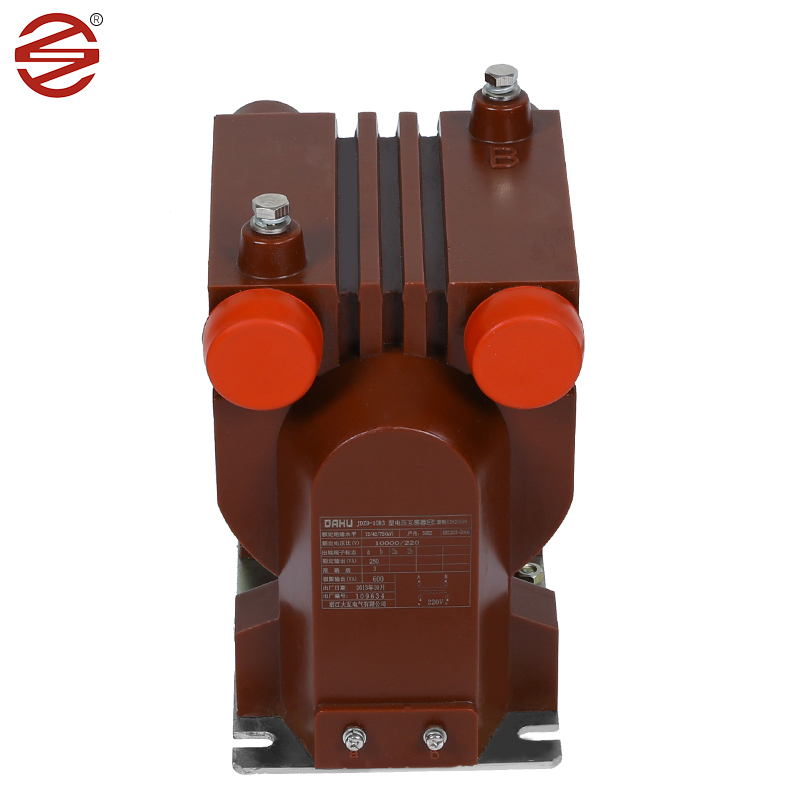

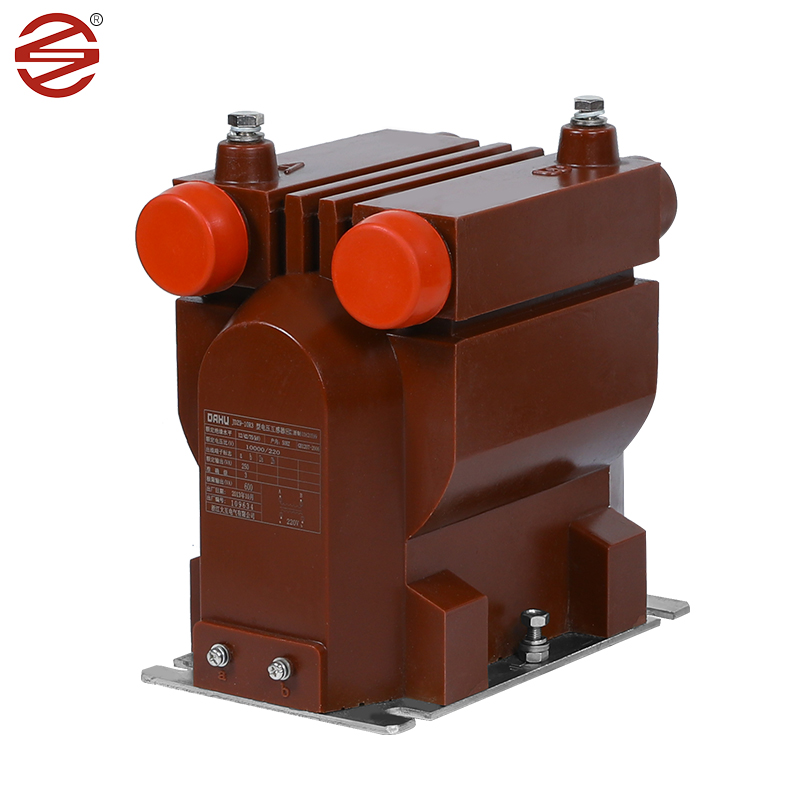

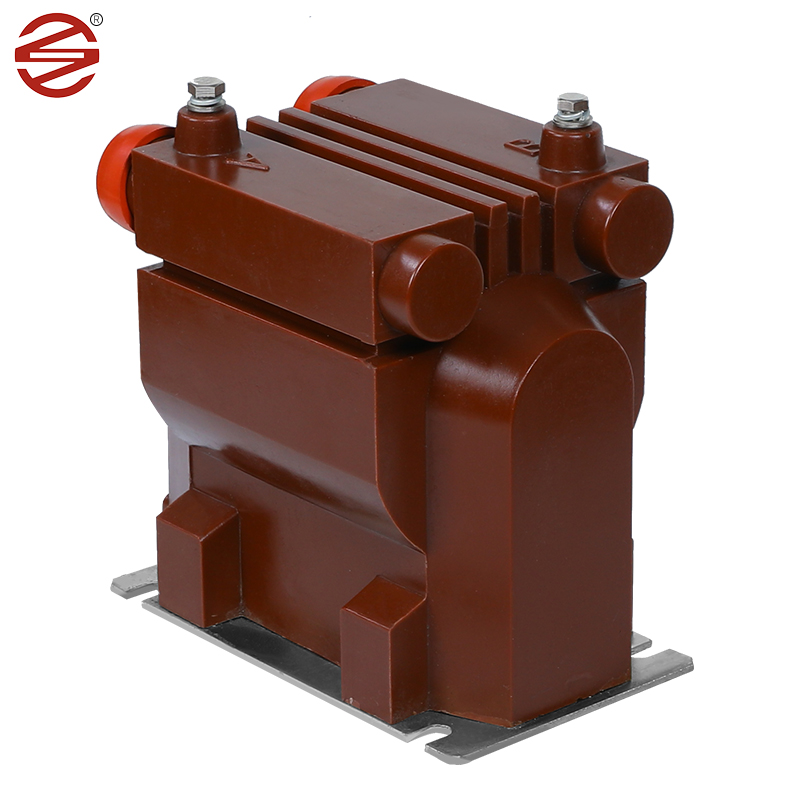

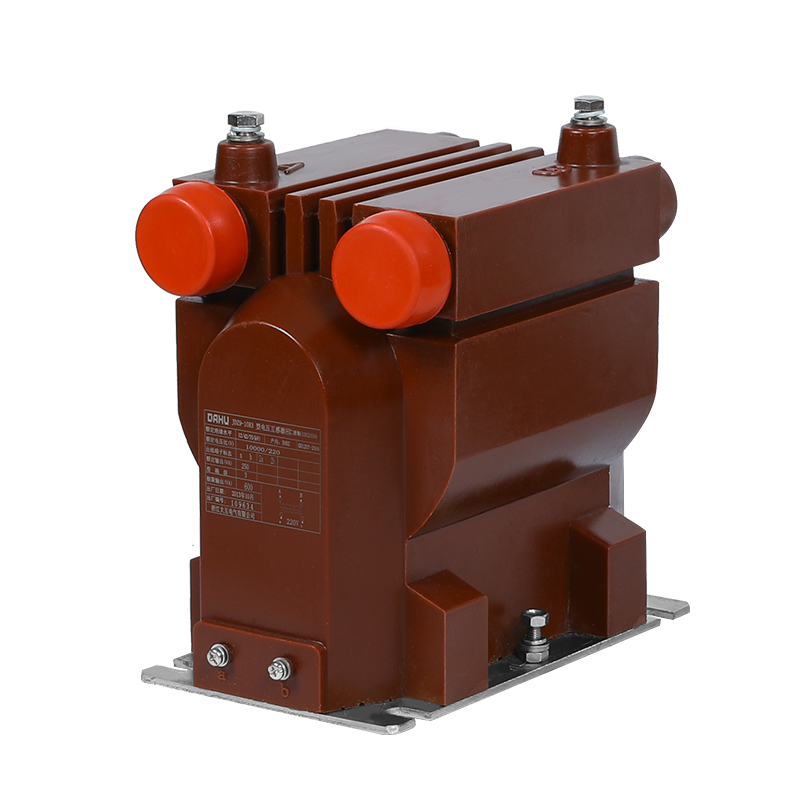

10kV PT, ki ga proizvaja Dahu Electric, je bistvena sestavina v omarah v zaprtih prostorih, ki igra ključno vlogo v sodobnih električnih sistemih. Ne samo meri na napetost, ampak tudi opravlja pomembne naloge, kot so spremljanje električne energije in zagotavlja nemoteno delovanje zaščitnih relejev v enofaznih in trifaznih AC sistemih.

Poleg svojih funkcionalnih zmogljivosti je 10 kV PT iz Dahu Electric znan po svoji zavezanosti k kakovosti in inovacijam. Vključuje napredne funkcije, se podvrže strogim testiranjem in ustreza industrijskim standardom, kar zagotavlja zanesljive zmogljivosti.

Uvod izdelka

Silicijevo jekleno pločevino s hladno valjanjem: 10 kV PT pogosto uporablja hladno valjano silikonsko jekleno pločevino kot jedro zaradi odličnih magnetnih lastnosti. Ti materiali kažejo visoko prepustnost in nizko izgubo jedra, zaradi česar so idealni za učinkovit prenos energije. Imajo nižje histereze zanke in izgube magnetizacije v primerjavi z drugimi možnostmi, kar ima za posledico manj energijskih odpadkov in nižjo porabo energije.

Epoksi smola: Epoksi smola ima odlične dielektrične lastnosti in mehansko trdnost, je prva izbira 10 kV izolacijskega materiala. Epoksidni listi zagotavljajo zanesljivo izolacijo, ki ščiti notranje komponente pred električno razpadom in okoljskimi dejavniki.

Baker: Bakreni prevodniki se običajno uporabljajo za navitja v 10 kV pt. Ti materiali ponujajo visoko električno prevodnost in mehansko trajnost, kar omogoča učinkovit prenos trenutnih signalov, hkrati pa vzdržuje operativne napetosti.

Material (epoksidna smola): 10 kV PT Uporaba ohišja iz epoksidne smole, ki ima odlične izolacijske lastnosti in lahko prepreči tok ali napetostni prehod za varni vezje. Prav tako je odporen na visoke temperature in korozijo ter ima dobro tesnjenje za vodoodporno in vlažno proti zmogljivosti. Epoksi transformatorji so lažji in lažji za namestitev in vzdrževanje v primerjavi z oljno immertiranjem transformatorjev.

Superiornost izdelka

Naša obloga vijakov in spodnje plošče doseže 8um/min, ki je bolj odporna na vlago in proti rje. Sijaj je boljši.

1.	Aplikacija	Merjenje
2.	Namestitev	V zaprtih prostorih.
3.	Izolacija	Lita smola
4.	Tip	Indukcija napetosti
5.	Gradnja	Suhi tip Epoksi smole
6.	Število faz	Singe faza (1 set = 3 št.)
7.	Frekvenca	50 Hz
8.	Pritrdilno nameščen	Podpora na strukturi za gantry
9.	Sistemska primarna napetost	11 kV (faza do faze)
10.	Sistemska največja napetost sistema	12 kV (faza do faze)
11.	Sistemski zemeljski	Učinkovito ozemljen
12.	Osnovna izolacija (impulz vzdrži Napetost)	75 kV
13.	Frekvenca moči vzdrži napetost	28 kV
14.	Nevtralni konec primarnega navijanja, za Neposredna povezava z ozemljitvijo	Izolirano, da vzdrži 10 kV Preskus nizke frekvence.
15.	Vrsta sekundarnega navijanja	Enotno navijanje
16.	Razmerje transformacije	11 kV // 3/0,11 kV/3
17.	Razdalja plazenja	25 mm/kV (najmanj)
18.	Ocenjeno sekundarno breme	7,5 do 10 VA
19.	Faktor omejitve napetosti	1,2 neprekinjeno in 1,5 30 sekund
20.	Razred natančnosti	0,2 za merjenje.
21.	Standardno	Oblikovanje, izdelava, testiranje, namestitev in Uspešnost je v skladu z najnovejšimi Izdaje IEC 61869-1 in IEC 61869-3.
