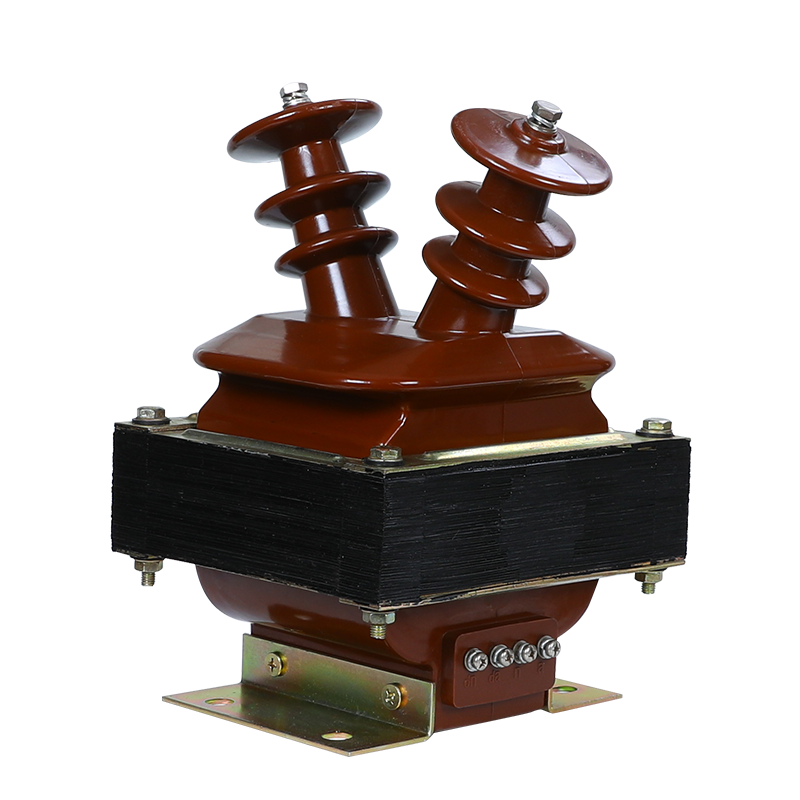

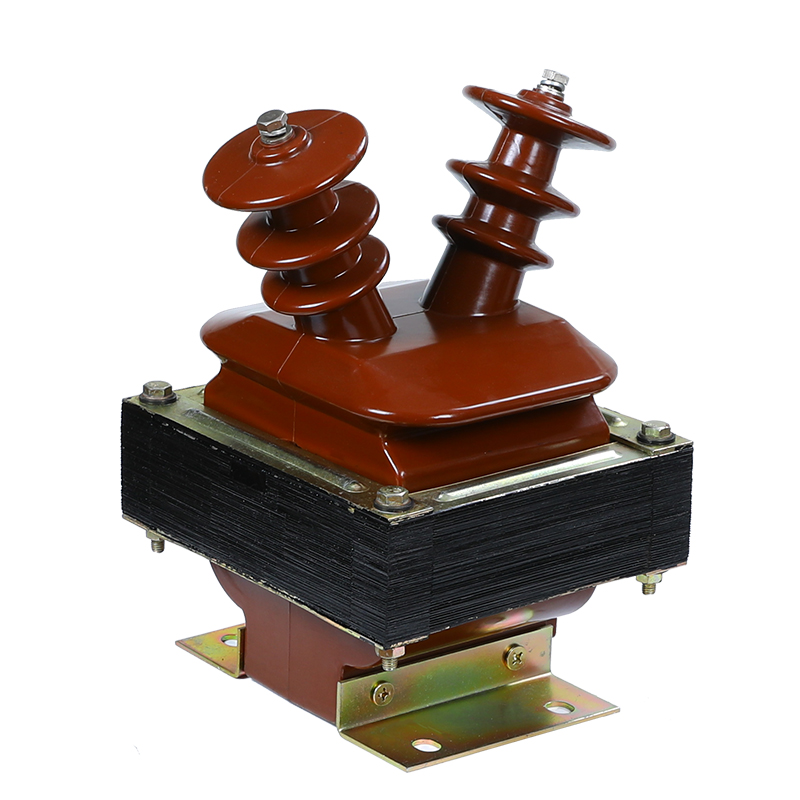

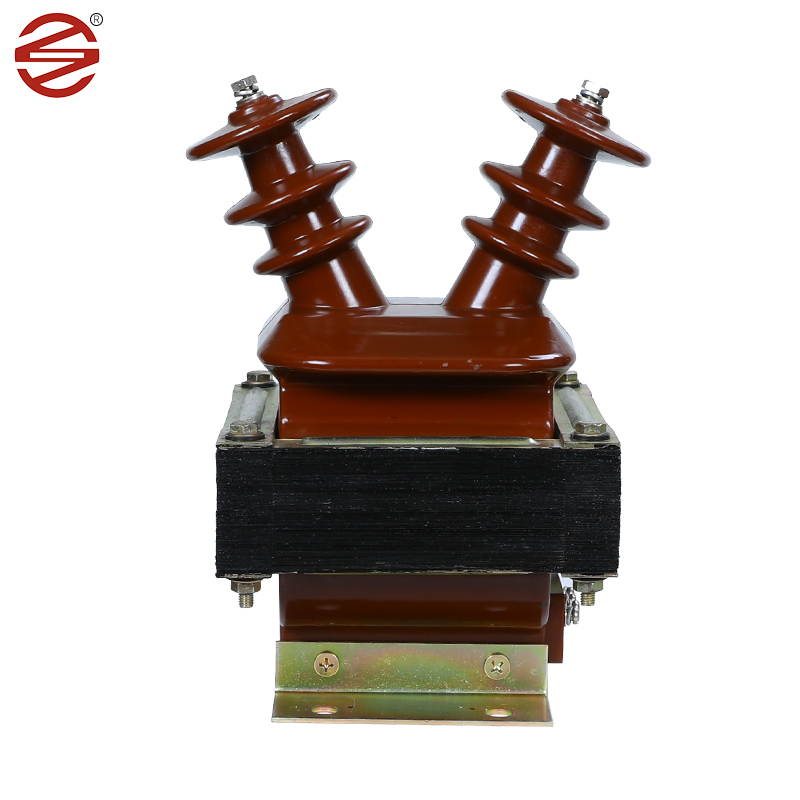

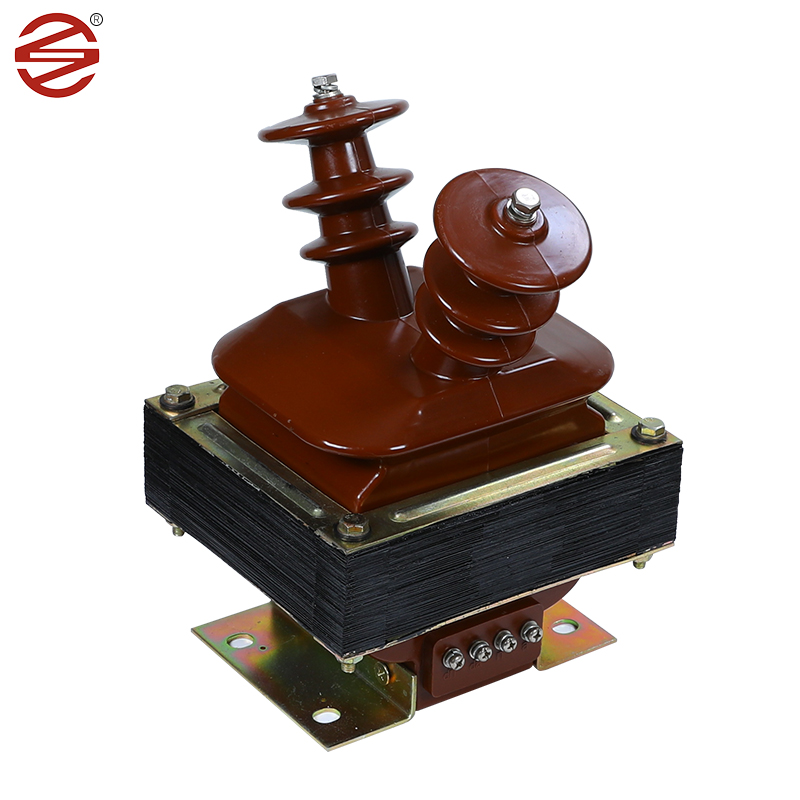

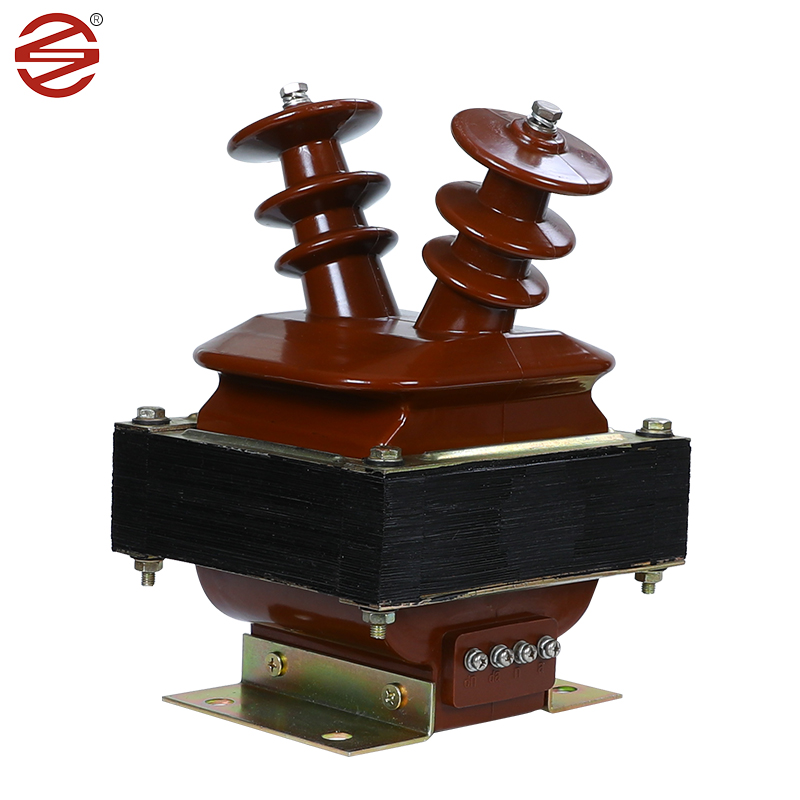

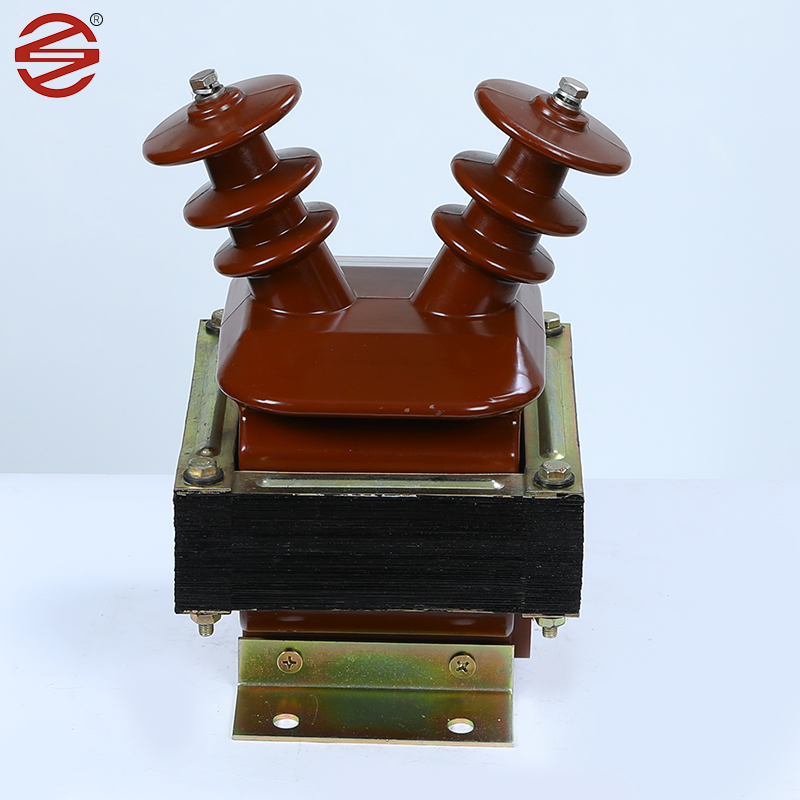

Napetostni transformator 10kv

Napetostni transformator 10 kV, ki ga proizvaja DAHU ELECTRIC, igra ključno vlogo v notranji stikalni omarici, saj zagotavlja zmogljivo rešitev za merjenje toka, nadzor električne energije in zaščitne releje v enofaznih in trifaznih izmeničnih sistemih. Ti sistemi brezhibno delujejo pri frekvencah 50 Hz ali 60 Hz in izpolnjujejo širok spekter električnih zahtev za napetosti opreme do 12 kV.

Pošlji povpraševanje

Opis izdelka

Hladno valjane pločevine iz silicijevega jekla: 10 kV napetostni transformator običajno uporablja kot jedro hladno valjane pločevine iz silicijevega jekla. Ti materiali so hladno valjani in imajo odlične magnetne lastnosti, kot sta visoka prepustnost in nizke izgube jedra, zaradi česar so idealni za tokovne transformatorje. Z uporabo hladno valjane silicijeve jeklene pločevine kot materiala jedra lahko tokovni transformator doseže učinkovit prenos energije in s tem izboljša učinkovitost sistema. V primerjavi z drugimi materiali imajo hladno valjane pločevine iz silicijevega jekla nižje histerezne zanke in izgube magnetizacije, kar pomeni manjšo porabo energije in manjšo porabo energije.

Epoksidna smola: Epoksidna smola ima odlične dielektrične lastnosti in mehansko trdnost, je prva izbira izolacijskega materiala napetostnega transformatorja 10 kV. Epoksi ulitki zagotavljajo zanesljivo izolacijo, ki ščiti notranje komponente pred električnimi okvarami in okoljskimi dejavniki.

Baker: Bakreni vodniki se običajno uporabljajo za navitja v 10kV napetostnem transformatorju. Ti materiali nudijo visoko električno prevodnost in mehansko vzdržljivost, kar omogoča učinkovit prenos tokovnih signalov, hkrati pa vzdrži delovne obremenitve.

Material (epoksidna smola): 10kV napetostni transformator je nameščen v ohišju iz epoksi smole. Epoksi smola ima odlične izolacijske lastnosti, lahko učinkovito prepreči prehod toka ali napetosti, da zagotovi varno delovanje vezja.

Ima visoko temperaturno odpornost in se lahko prilagodi delovnim zahtevam v okolju z visoko temperaturo.

Ima dobro odpornost proti koroziji, lahko se upre eroziji nekaterih kemičnih snovi in podaljša življenjsko dobo transformatorja.

Ima dobro tesnilno zmogljivost, zato ima epoksi transformator običajno dobro vodoodpornost in odpornost proti vlagi ter je primeren za uporabo v vlažnih okoljih.

V primerjavi s tradicionalnimi transformatorji, potopljenimi v olje, imajo epoksidni transformatorji na splošno lažjo težo in jih je enostavno namestiti in vzdrževati.

Vrhunskost izdelka

Naš izdelek prevlečen z vijaki in spodnjo ploščo doseže 8 um/min, kar je bolj odporno na vlago in rjo. Sijaj je boljši.

1.	Aplikacija	Merjenje
2.	Namestitev	Notranja.
3.	Izolacija	Lita smola
4.	Vrsta	Indukcija napetosti
5.	Gradnja	Suhi tip epoksidne smole
6.	Število faz	Enkratna faza (1 komplet=3 št.)
7.	Pogostost	50 Hz
8.	Montaža Montirana	Podpora na portalni konstrukciji
9.	Primarna nazivna napetost sistema	11 kV (faza do faze)
10.	Največja primarna napetost sistema	12 kV (faza do faze)
11.	Sistem Zemljani	Učinkovito ozemljen
12.	Osnovna izolacija (odpornost na impulze Napetost)	75 kV
13.	Prenosna napetost močnostne frekvence	28 kV
14.	Nevtralni konec primarnega navitja, za neposredna povezava z zemljo	Izolirano, da prenese 10 kV nizkofrekvenčni test.
15.	Vrsta sekundarnega navitja	Eno navijanje
16.	Transformacijsko razmerje	11 kV//3/0,11 kV/3
17.	Plazna razdalja	25 mm/kV (najmanj)
18.	Nazivna sekundarna obremenitev	7,5 do 10 VA
19.	Napetostni mejni faktor	1,2 neprekinjeno in 1,5 za 30 sekund
20.	Razred natančnosti	0,2 za merjenje.
21.	Standardno	Oblikovanje, proizvodnja, testiranje, namestitev in Izvedba mora biti v skladu z najnovejšimi izdaji IEC 61869-1 in IEC 61869-3.
