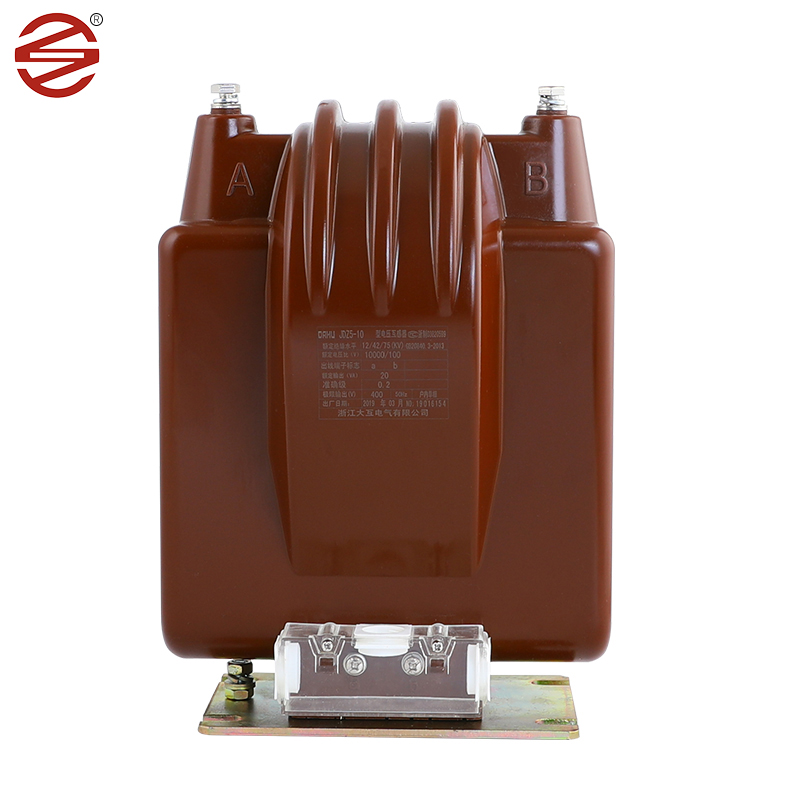

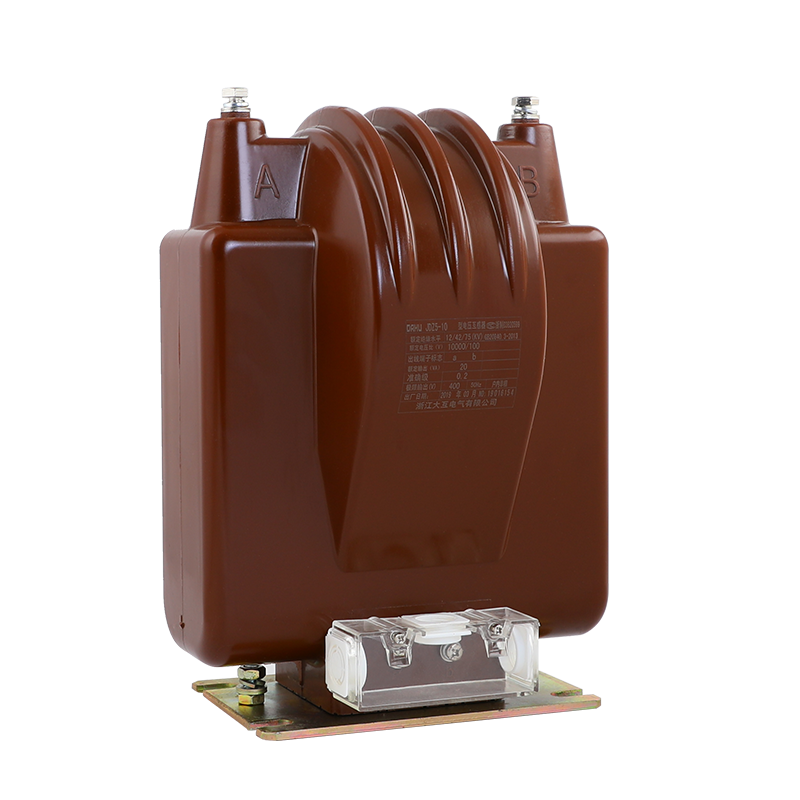

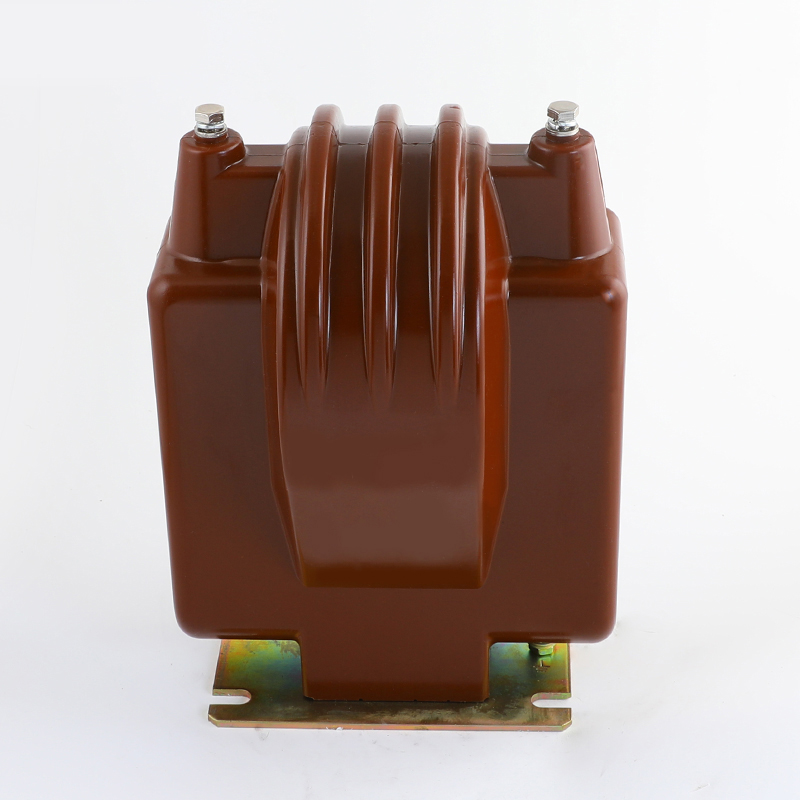

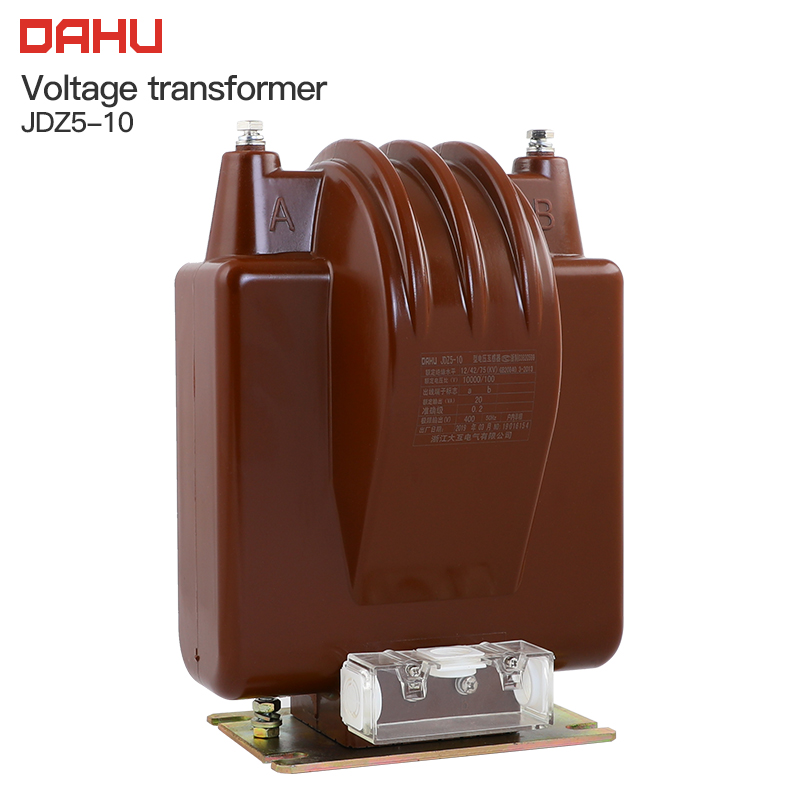

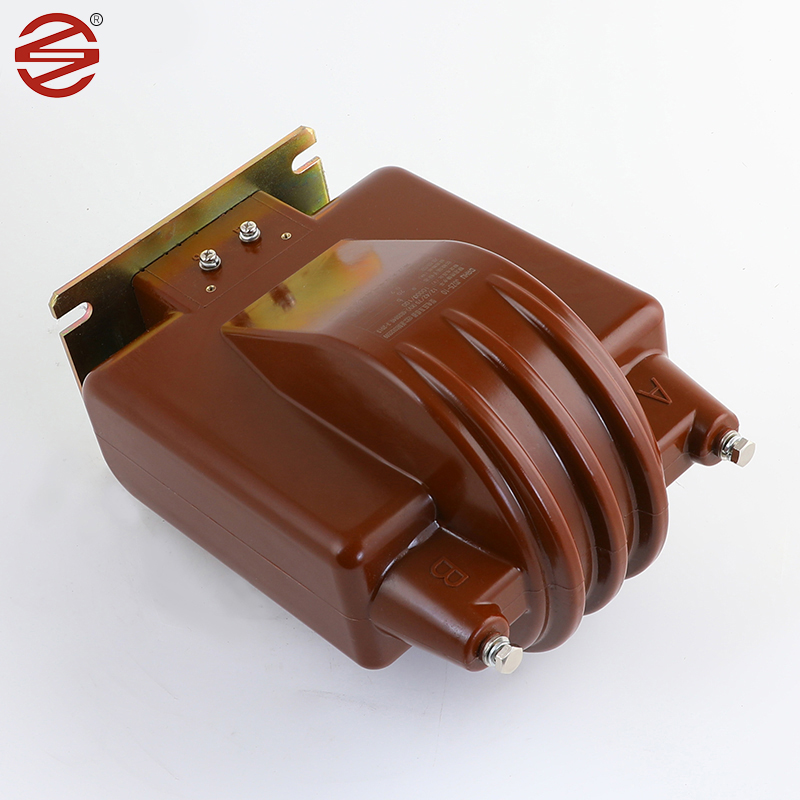

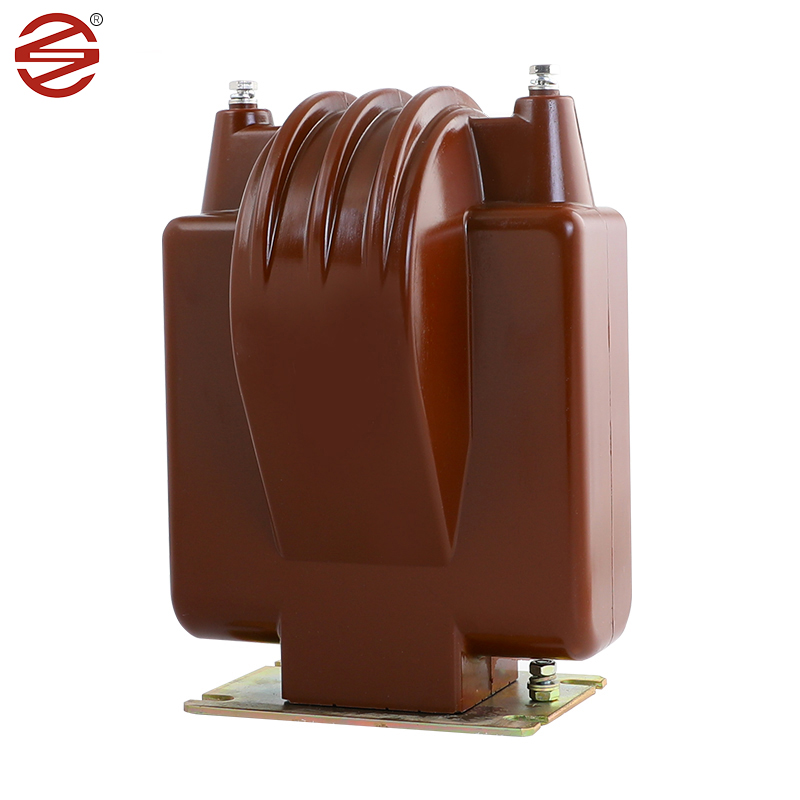

11 kV Pt

11 kV PT, ki ga je izdelal Dahu Electric, je nepogrešljiva komponenta v notranji omari za stikalo in je hrbtenica merjenja napetosti, spremljanja moči in zaščitnih relejev v enofaznih in trifaznih izmeničnih sistemih. Njegova robustna zasnova in natančna funkcionalnost omogočata bistveni element pri zagotavljanju varnosti in učinkovitosti električnih operacij.

Pošlji povpraševanje

Opis izdelka

Hladno valjani silikonski jekleni listi: uporabljeni kot jedrski material v 11kV PT. Ti rjuhe so hladno valjane in imajo izjemne magnetne lastnosti, vključno z visoko prepustnostjo in nizko izgubo jedra. Te lastnosti so dobro primerne za napetostne transformatorje.

Z uporabo hladno valjanih silicijevih jeklenih listov kot osnovnega materiala lahko napetostni transformator doseže učinkovit prenos energije in s tem poveča celotno učinkovitost sistema. V primerjavi z alternativnimi materiali imajo hladno valjani silicijski jekleni listi nižje izgube histereze in izgube magnetizacije, kar ima za posledico zmanjšano energijsko odpadke in nižjo porabo energije.

Epoksidna smola: Epoksi smola ima odlične dielektrične lastnosti in mehansko trdnost, je prva izbira 11kV PT izolacijskega materiala. Epoksidni listi zagotavljajo zanesljivo izolacijo, ki ščiti notranje komponente pred električnim razpadom in okoljskimi dejavniki.

Baker: Bakreni vodniki se običajno uporabljajo za navitja v 11kV Pt. Ti materiali ponujajo visoko električno prevodnost in mehansko vzdržljivost, kar omogoča učinkovit prenos napetostnih signalov, hkrati pa vzdržuje operativne napetosti.

Material (epoksidna smola): 11 kV PT Uporaba ohišja iz epoksidne smole, ki ima odlične izolacijske lastnosti in lahko prepreči tok ali napetostni prehod za varni vezje. Prav tako je odporen na visoke temperature in korozijo ter ima dobro tesnjenje za vodoodporno in vlažno proti zmogljivosti. Epoksi transformatorji so lažji in lažji za namestitev in vzdrževanje v primerjavi z oljno immertiranjem transformatorjev.

11 kV PT superiornost

Naša obloga vijakov in spodnje plošče doseže 8um/min, ki je bolj odporna na vlago in proti rje. Sijaj je boljši.

1.	Aplikacija	Merjenje
2.	Namestitev	V zaprtih prostorih.
3.	Izolacija	Lita smola
4.	Tip	Indukcija napetosti
5.	Gradnja	Suhi tip Epoksi smole
6.	Število faz	Singe faza (1 set = 3 št.)
7.	Frekvenca	50 Hz
8.	Pritrdilno nameščen	Podpora na strukturi za gantry
9.	Sistemska primarna napetost	11 kV (faza do faze)
10.	Sistemska največja napetost sistema	12 kV (faza do faze)
11.	Sistemski zemeljski	Učinkovito ozemljen
12.	Osnovna izolacija (impulz vzdrži Napetost)	75 kV
13.	Frekvenca moči vzdrži napetost	28 kV
14.	Nevtralni konec primarnega navijanja, za Neposredna povezava z ozemljitvijo	Izolirano, da vzdrži 10 kV Preskus nizke frekvence.
15.	Vrsta sekundarnega navijanja	Enotno navijanje
16.	Razmerje transformacije	11 kV // 3/0,11 kV/3
17.	Razdalja plazenja	25 mm/kV (najmanj)
18.	Ocenjeno sekundarno breme	7,5 do 10 VA
19.	Faktor omejitve napetosti	1,2 neprekinjeno in 1,5 30 sekund
20.	Razred natančnosti	0,2 za merjenje.
21.	Standardno	Oblikovanje, izdelava, testiranje, namestitev in Uspešnost je v skladu z najnovejšimi Izdaje IEC 61869-1 in IEC 61869-3.
