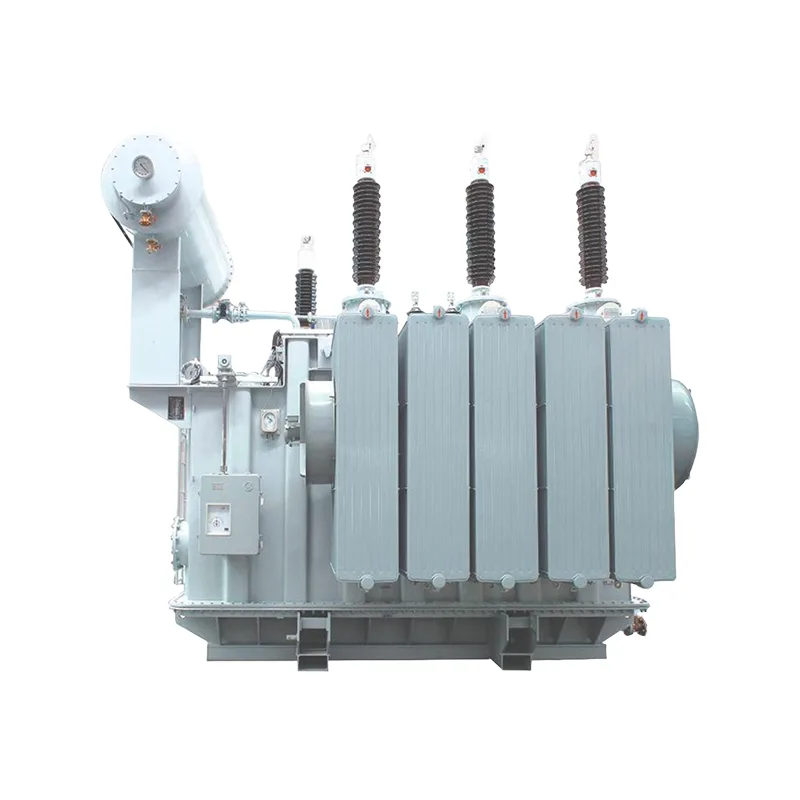

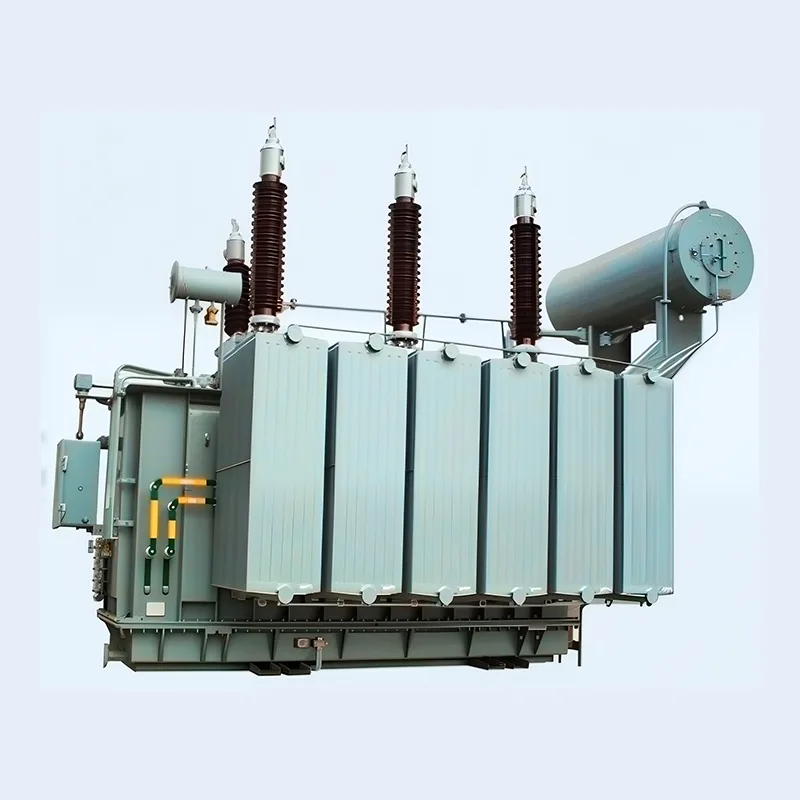

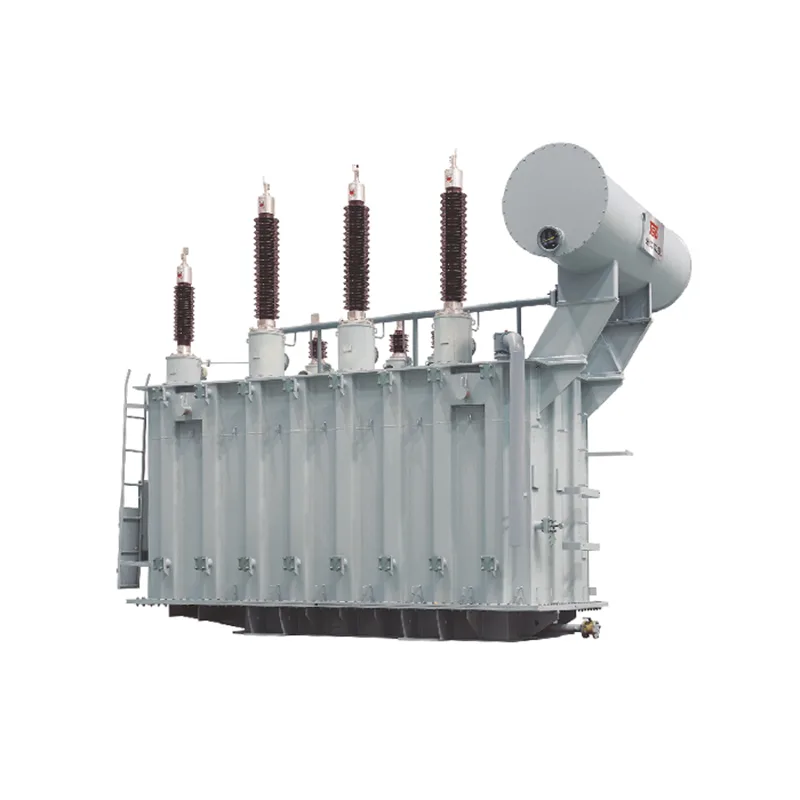

Oljni napajalni transformator 110KV

Dahu Electric je profesionalni proizvajalec in dobavitelj 110KV oljnih energetskih transformatorjev na Kitajskem. Ta izdelek je zelo stabilen, stroškovno učinkovit in zanesljiv v delovanju ter je primeren za elektrarne, transformatorske postaje ter velika industrijska, rudarska in petrokemična podjetja.

Pošlji povpraševanje

Opis izdelka

Podrobnosti izdelka

1. Visokotlačni transformator, uporabite japonsko programsko opremo za analizo Toshiba in edinstvene postopke izračuna in validacije našega podjetja. Da bi zagotovili učinkovitost izdelka, načrtujemo in testiramo jedro 110KV oljnega transformatorja, tuljavo, ohišje stroja, vodilno žico, rezervoar za olje in druge dele stroja.

2. Naš izdelek SSZ11-40000/110 je prestal nosilnost kratkega stika in vse rutinske preskuse tipa Nacionalnega centra za nadzor in inšpekcijo kakovosti transformatorjev.

3. Ta izdelek ima značilnosti stabilnosti, ekonomičnosti, zanesljivosti in zaščite okolja ter je primeren za elektrarne, transformatorske postaje in velika industrijska, rudarska in petrokemična podjetja.

Prednosti izdelka

1、Popolnoma zaprta in izolirana struktura lahko zagotovi varnost osebe.

2、Ekonomično in učinkovito za zmanjšanje izgube omrežja in stroškov delovanja.

3、110KV oljni napajalni transformator se ne uporablja samo za obročno omrežje, ampak tudi za terminale.

4、Majhne izgube, nizek hrup, vrhunska zmogljivost.

5、Nizka temperatura, sposobnost preobremenitve.

6、Transformer ima posebno strukturo in njegova izjemna prednost je visoka kakovost.

Tehnični parameter

6300kVA~120000kVA dvonavitni transformator z NVTC

Nazivna zmogljivost (kVA)	Nazivna napetost in območje dotika			Vektor skupina	No-loa slab tok (%)	Impedančna napetost (%)	Izgube brez obremenitve (kW)	Pri izgubah obremenitve (kW)
Nazivna zmogljivost (kVA)	Visok vokaž	Območje dotika	Nizka napetost	Vektor skupina	No-loa slab tok (%)	Impedančna napetost (%)	Izgube brez obremenitve (kW)	Pri izgubah obremenitve (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA trinavitni transformator z NVTC

Ocenjeno zmogljivost (kVA)	Nazivna napetost in območje dotika			Vektor grOA	Ne-lond curret (%)	Impedanca napetosti (%)		Brez obremenitve izgube (kW)	Ob obremenitvi izgube (kW)
Ocenjeno zmogljivost (kVA)	Visoka napetost	Srednja napetost	Nizka napetost	Vektor grOA	Ne-lond curret (%)	Stopite gor	Stopi dol	Brez obremenitve izgube (kW)	Ob obremenitvi izgube (kW)
6300	110=2* 2,5 %, 121 *2x2,5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV: 10,5 MV~LV:6,5	HV-MV: 10,5 HV-LV: 17,5-18,5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA dvonavitni transformator z OLTC

Ocenjeno zmogljivost (kVA)	Nazivna napetost in območje dotika			Vektor skupina	No-oad tok (%)	Impedanca napetosti (%)	Izgube brez izgube (kW)		Pri izgubah obremenitve (kW)
	Highveitage	Območje dotika	Nizka napetost 0
6300	110	*8x 1,25 %	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA trinavitni transformator z OLTC

Ocenjeno zmogljivost (kVA)	Nazivna napetost in območje dotika			Vektor grou.p	Brez obremenitve trenutno (%)	Impedančna napetost (%)	Brez obremenitve izgube (kW)	Ob obremenitvi izgube (kW)
Ocenjeno zmogljivost (kVA)	Highvcitage	Srednja napetost	Nizka napetost	Vektor grou.p	Brez obremenitve trenutno (%)	Impedančna napetost (%)	Brez obremenitve izgube (kW)	Ob obremenitvi izgube (kW)
6300	110±8x 12,5 %	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV: 10,5 HV-LV: 17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
