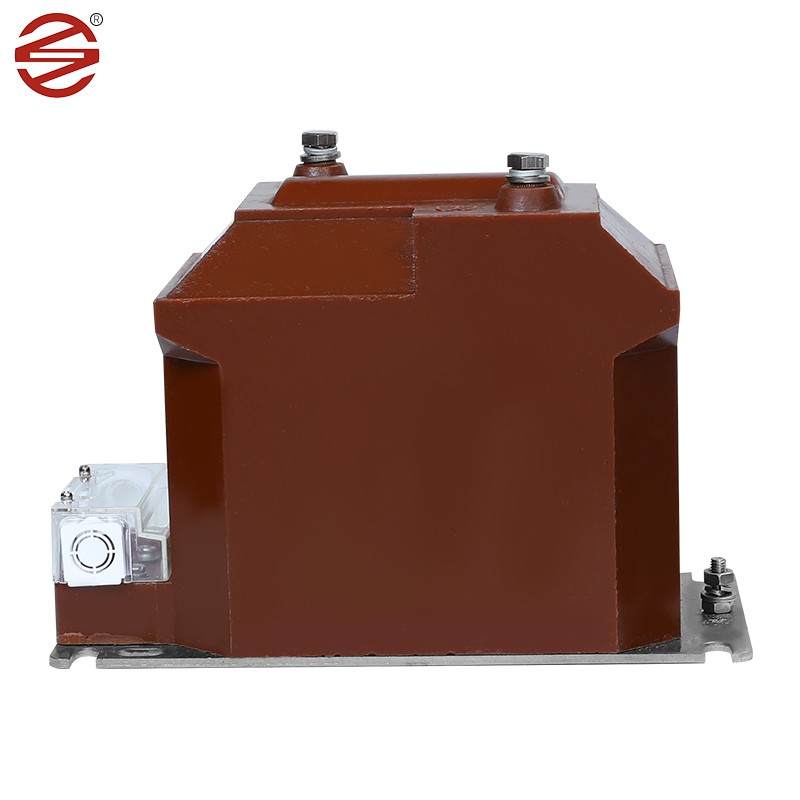

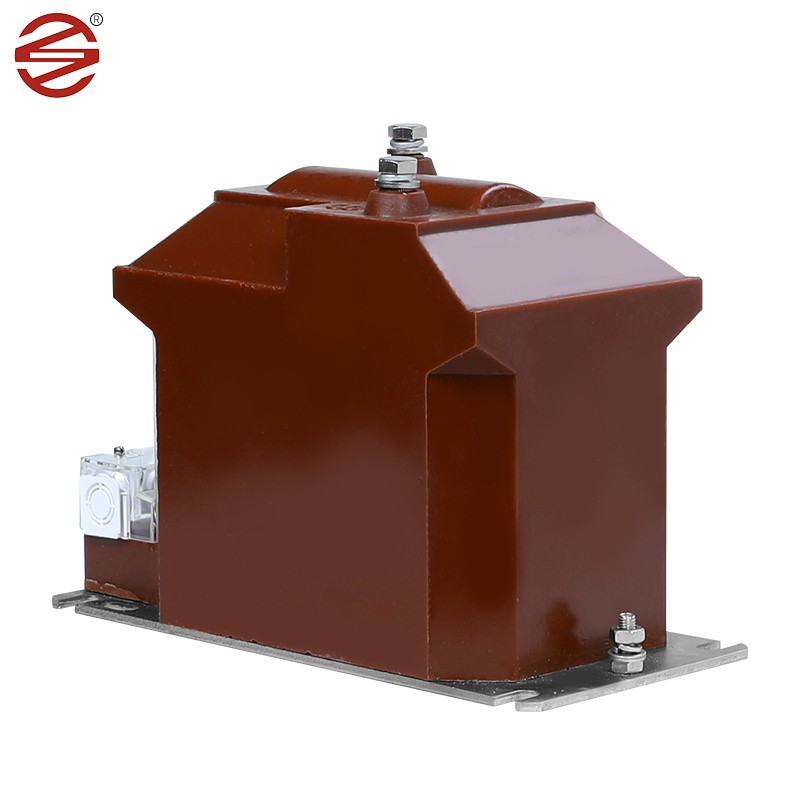

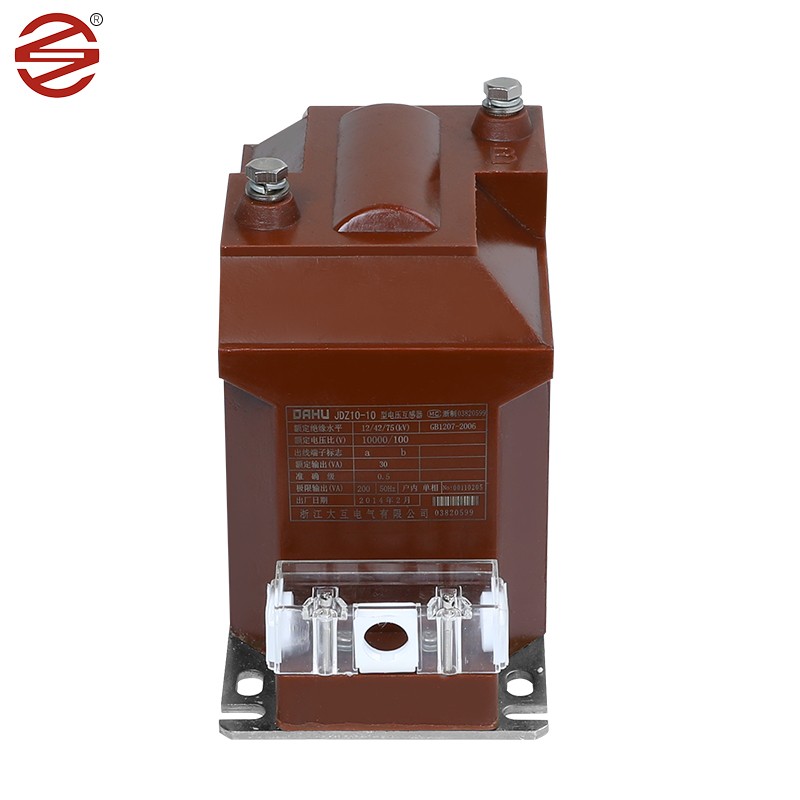

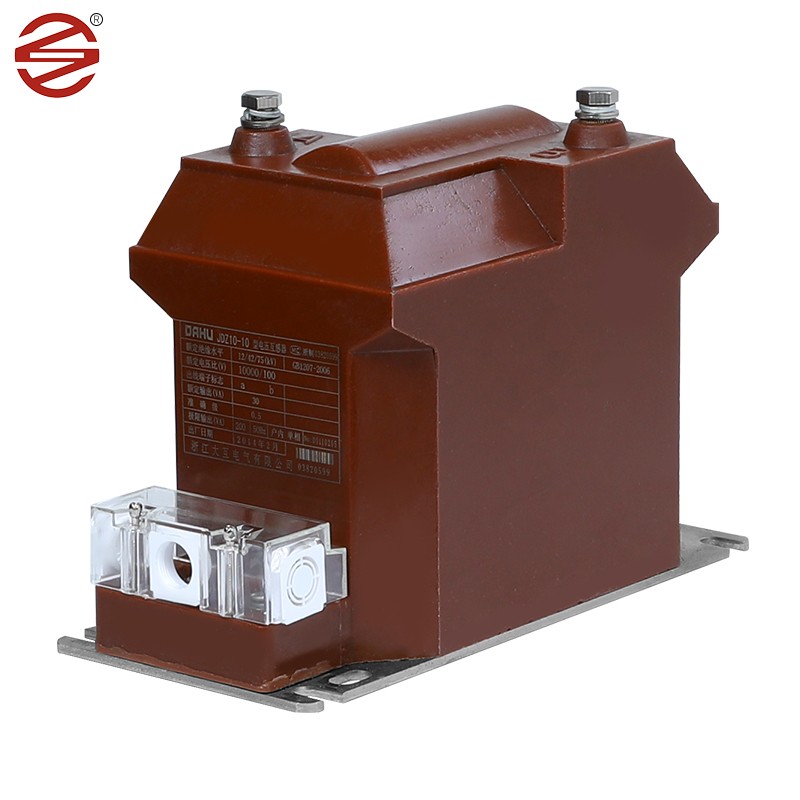

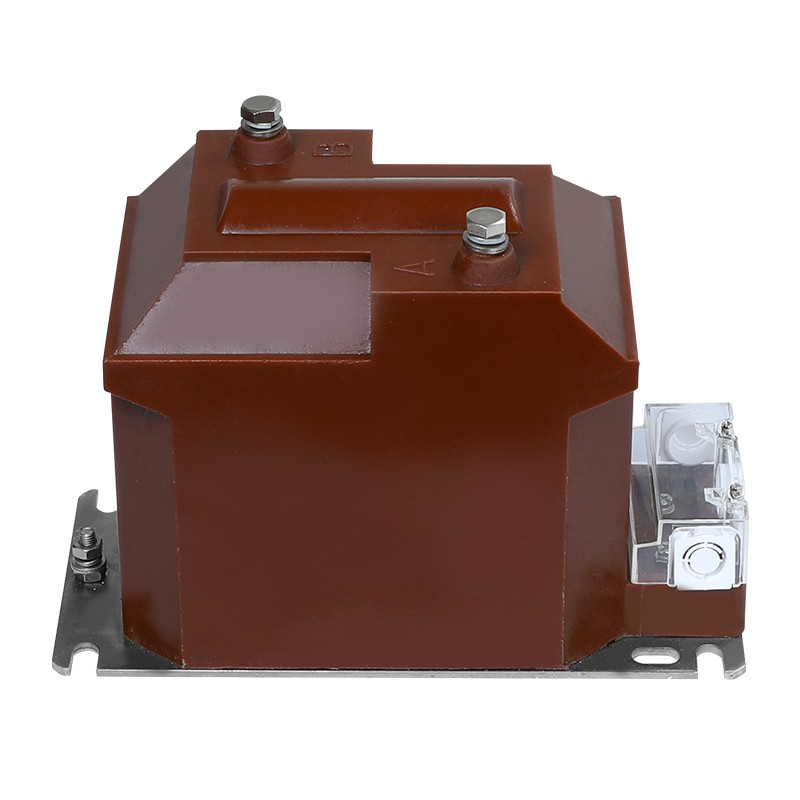

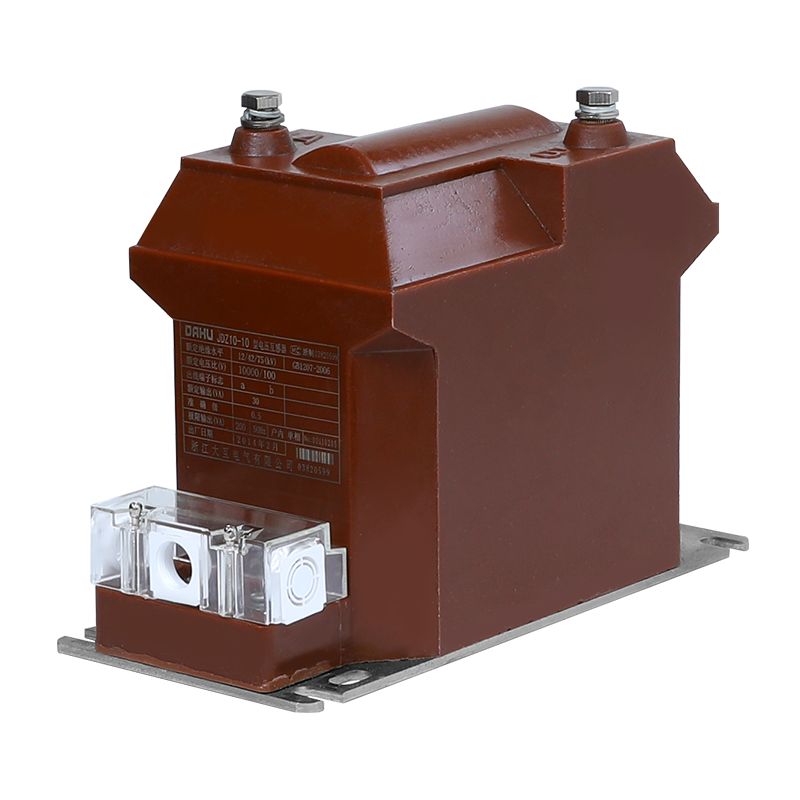

12kV napetostni transformator

Napetostni transformator 12 kV, ki ga je izdelal DAHU ELECTRIC, je nepogrešljiva komponenta v notranjih stikalnih omaricah, ki služi kot hrbtenica za merjenje toka, nadzor električne energije in zaščitne releje v enofaznih in trifaznih izmeničnih sistemih. Zaradi robustne zasnove in natančne funkcionalnosti je bistven element pri zagotavljanju varnosti in učinkovitosti električnih operacij.

Pošlji povpraševanje

Opis izdelka

Hladno valjane pločevine iz silicijevega jekla: 12kV napetostni transformator običajno uporablja kot jedro hladno valjane pločevine iz silicijevega jekla. Ti materiali so hladno valjani in imajo odlične magnetne lastnosti, kot sta visoka prepustnost in nizke izgube jedra, zaradi česar so idealni za tokovne transformatorje. Z uporabo hladno valjane silicijeve jeklene pločevine kot materiala jedra lahko tokovni transformator doseže učinkovit prenos energije in s tem izboljša učinkovitost sistema. V primerjavi z drugimi materiali imajo hladno valjane pločevine iz silicijevega jekla nižje histerezne zanke in izgube magnetizacije, kar pomeni manjšo porabo energije in manjšo porabo energije.

Epoksidna smola: Epoksidna smola ima odlične dielektrične lastnosti in mehansko trdnost, je prva izbira izolacijskega materiala napetostnega transformatorja 12 kV. Epoksi ulitki zagotavljajo zanesljivo izolacijo, ki ščiti notranje komponente pred električnimi okvarami in okoljskimi dejavniki.

Baker: Bakreni vodniki se običajno uporabljajo za navitja v 12kV napetostnem transformatorju. Ti materiali ponujajo visoko električno prevodnost in mehansko vzdržljivost, kar omogoča učinkovit prenos tokovnih signalov, hkrati pa vzdrži delovne obremenitve.

Material (epoksidna smola): 12kV napetostni transformator uporablja ohišja iz epoksi smole, ki ima odlične izolacijske lastnosti in lahko prepreči prehajanje toka ali napetosti za varno delovanje tokokroga. Prav tako je odporen na visoke temperature in korozijo ter ima dobro tesnilno zmogljivost za vodoodpornost in odpornost na vlago. Epoksi transformatorji so lažji in lažji za namestitev in vzdrževanje v primerjavi z oljnimi transformatorji.

Vrhunskost izdelka

Naš izdelek prevlečen z vijaki in spodnjo ploščo doseže 8 um/min, kar je bolj odporno na vlago in rjo. Sijaj je boljši.

1.	Aplikacija	Merjenje
2.	Namestitev	Notranja.
3.	Izolacija	Lita smola
4.	Vrsta	Indukcija napetosti
5.	Gradnja	Suhi tip epoksidne smole
6.	Število faz	Enkratna faza (1 komplet=3 št.)
7.	Pogostost	50 Hz
8	Montaža Montirana	Podpora na portalni konstrukciji
9.	Primarna nazivna napetost sistema	11 kV (faza do faze)
10	Največja primarna napetost sistema	12 kV (faza do faze)
11.	Sistem Zemljani	Učinkovito ozemljen
12.	Osnovna izolacija (odpornost na impulze Napetost)	75 kV
13.	Prenosna napetost močnostne frekvence	28 kV
14	Nevtralni konec primarnega navitja, za neposredna povezava z zemljo	Izolirano, da prenese 10 kV nizkofrekvenčni test.
15.	Vrsta sekundarnega navitja	Eno navijanje
16.	Transformacijsko razmerje	11kVN3/0,11 kVN3
17.	Plazna razdalja	25 mm/kV (najmanj)
18	Nazivna sekundarna obremenitev	7,5 do 10VA
19	Napetostni mejni faktor	1,2 neprekinjeno in 1,5 za 30 sekund
20.	Razred natančnosti	0,2 za merjenje
21.	Standardno	Oblikovanje, proizvodnja, testiranje, montaža in Izvedba mora biti v skladu z najnovejšimi izdaji IEC61869-1&IEC61869-3.
