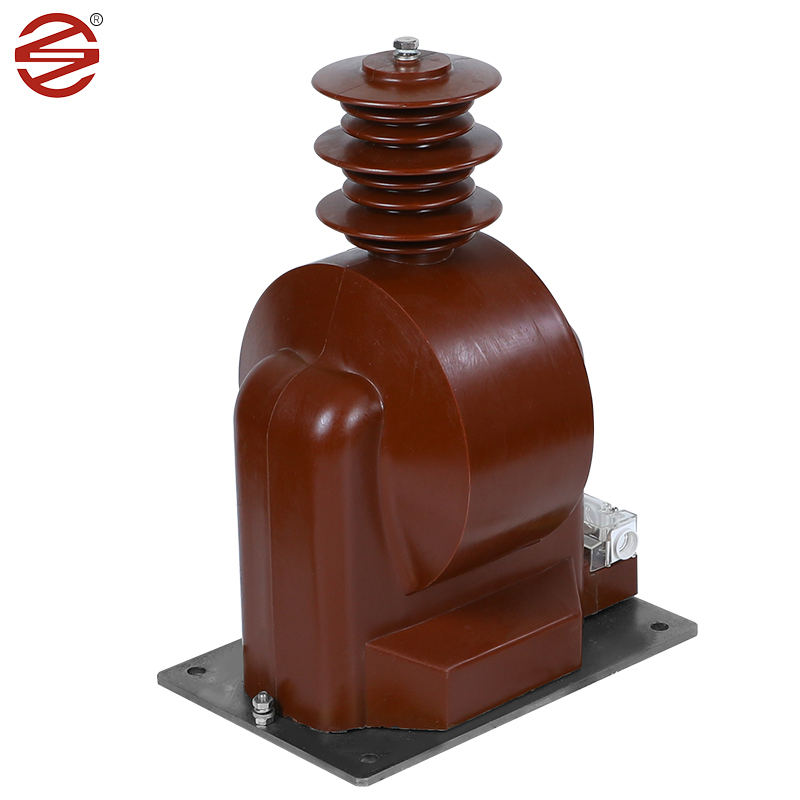

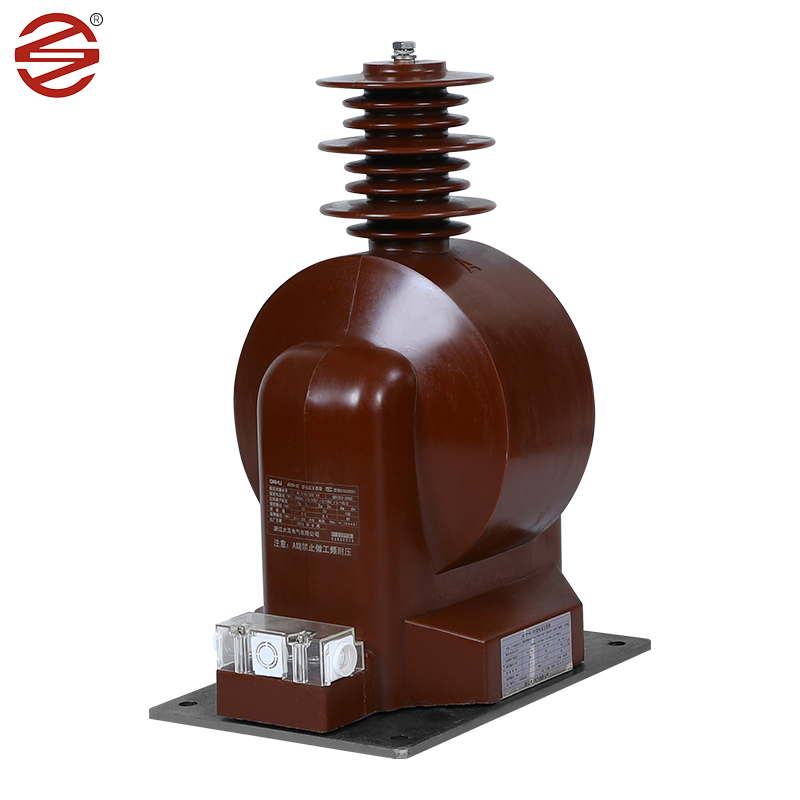

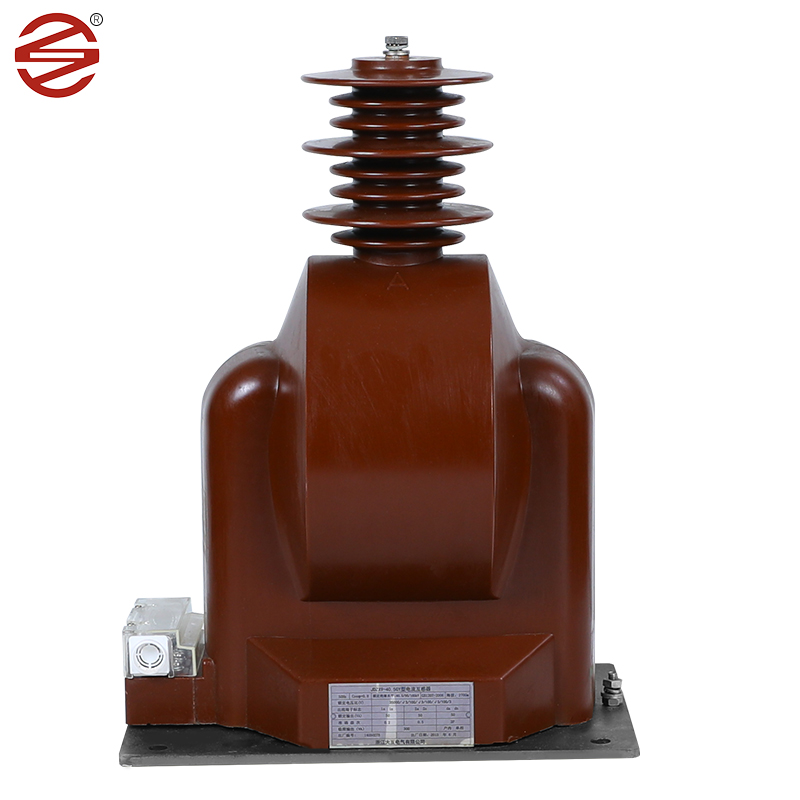

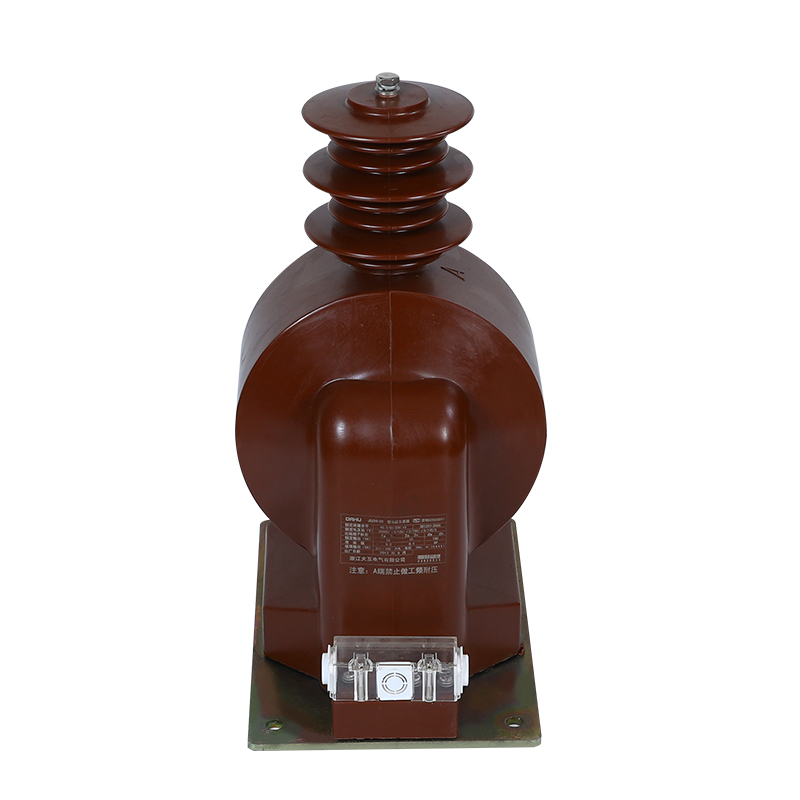

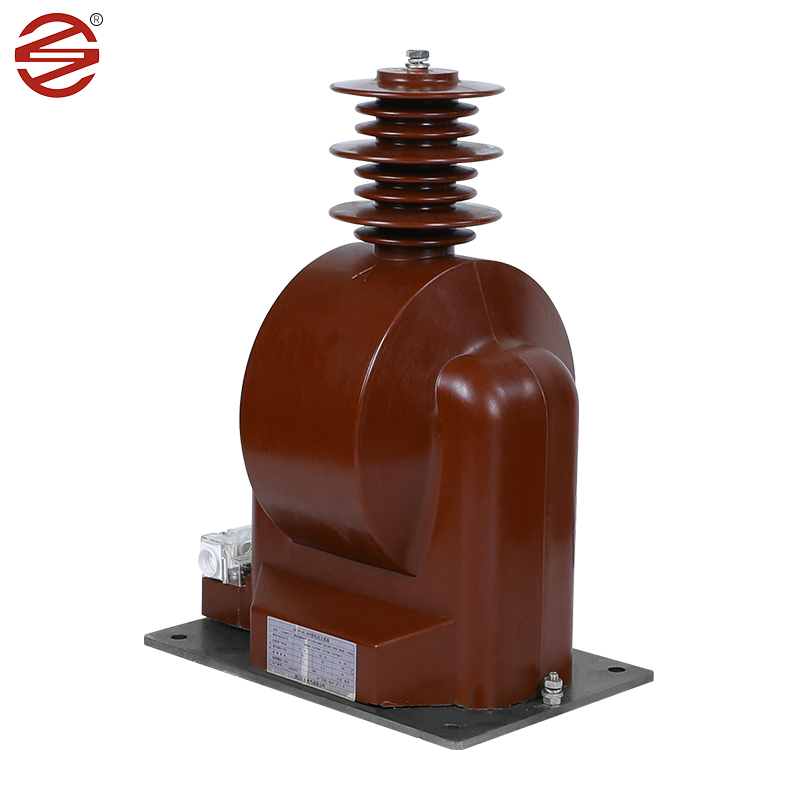

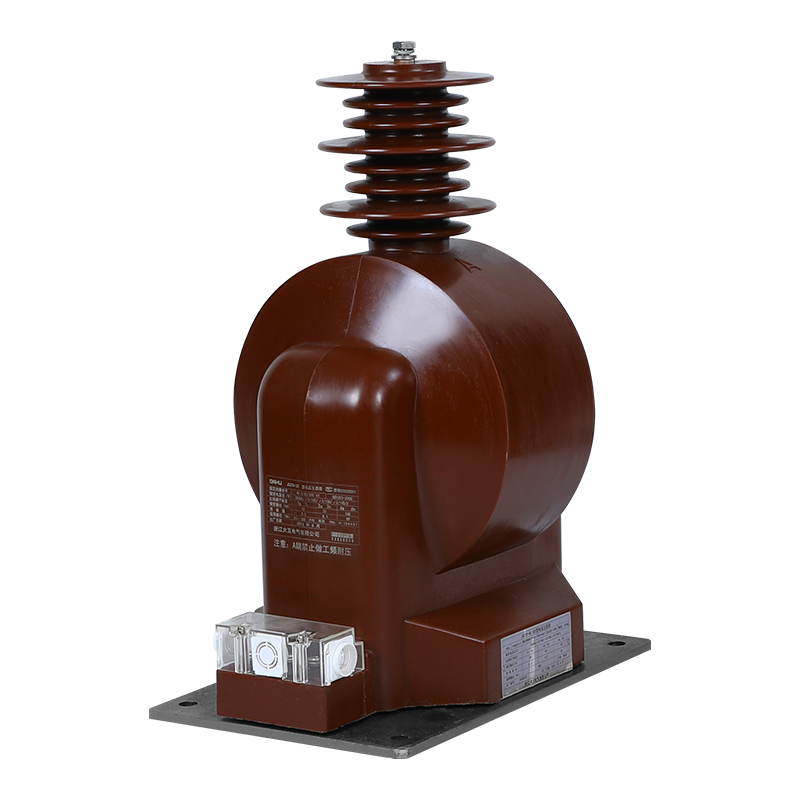

36kV napetostni transformator

36KV napetostni transformator, ki ga proizvaja Dahu Electric, je bistvena sestavina v omarah v zaprtih prostorih, ki igra ključno vlogo v sodobnih električnih sistemih. Ne samo meri na napetost, ampak tudi opravlja pomembne naloge, kot so spremljanje električne energije in zagotavlja nemoteno delovanje zaščitnih relejev v enofaznih in trifaznih AC sistemih.

Pošlji povpraševanje

Opis izdelka

Uvod izdelka

Hladno valjani silicijev jekleni list: Zaradi odličnih magnetnih lastnosti se široko uporablja kot osnovni material 36kV napetostnega transformatorja v energijski industriji. Silicijevo jekleno pločevino s hladno valjanjem ima značilnosti visoke prepustnosti in nizke izgube jedra, zaradi česar ima odlične zmogljivosti prenosa energije. Učinkovito izvajajo magnetna polja, pretvorijo električno energijo v magnetno energijo in jo prenašajo na druge električne naprave.

Epoksidna smola: Epoksidna smola je široko uporabljena material z odličnimi dielektričnimi lastnostmi in mehansko trdnostjo. Še posebej primeren kot 36kV napetostni transformator primarni izolacijski material. Dielektrične lastnosti epoksilnih smol se nanašajo na njihovo sposobnost, da se upirajo pretoku napetosti, kar je bistvenega pomena za zagotovitev varnega in učinkovitega delovanja električne opreme. Zaradi visoke dielektrične trdnosti lahko epoksi smole zdržijo visoke napetostne ravni, ne da bi se razpadle, zaradi česar so idealne za izolacijo napetostnih transformatorjev.

Epoksi smola poleg svojih dielektričnih lastnosti ponuja tudi izjemno mehansko trdnost. Ima visoko natezno trdnost, kar pomeni, da lahko prenese pomemben mehanski stres brez deformiranja ali lomljenja. Zaradi tega je zelo zanesljiv pri zaščiti notranjih komponent napetostnih transformatorjev pred zunanjimi silami in vibracijami.

Epoksi vlivanje je epoksidna smola, vlivana v kalup, da se zagotovi zanesljiva izolacija za napetostni transformator. Postopek vlivanja zagotavlja enotno in brezhibno izolacijsko plast, ki učinkovito preprečuje električno razgradnjo in puščanje. Poleg tega izolacija blokira tudi vlago, prah, kemikalije in druge okoljske dejavnike, kar še poveča zaščito notranjih komponent. Ta proizvodna metoda zagotavlja kakovost in zanesljivost ulitkov, zaradi česar je eden izmed najpogosteje uporabljenih izolacijskih materialov v energetski industriji.

Baker: Bakreni vodniki se običajno uporabljajo za navitja v 36KV napetostnem transformatorju. Ti materiali ponujajo visoko električno prevodnost in mehansko trajnost, kar omogoča učinkovit prenos trenutnih signalov, hkrati pa vzdržuje operativne napetosti.

Superiornost izdelka

Naša obloga vijakov in spodnje plošče doseže 8um/min, ki je bolj odporna na vlago in proti rje. Sijaj je boljši.

1.	Aplikacija	Merjenje
2.	1NSTALLACIJA	V zaprtih prostorih
3.	Gradnja	Suhi tip Epoksi smole
4.	Izolacija	Lita smola
5.	Število faz	Samski
6.	Nazivna frekvenca	50 Hz
7.	Sistemska primarna napetost	33 kV faza do faze
8.	Največja napetost sistema	36 kV faza do faze
9.	Syst ozemljitev	Učinkovito ozemljen
10.	Osnovna raven izolacije (1,2/50 U Sec.	170 kV
11.	Frekvenca moči vzdrži napetost (1 min.50 Hz)	70 kV
12. 13.	Razmerje: 11KV Podajalnik Primarno	400/5A Enotno navijanje
14.	Sekundarna	Enotno navijanje
15.	Razred Accreaoy	0,2/0,2S za merjenje
16.	Breme a) za merjenje	10-15 VA
17.	Kratka trenutna ocena	Najmanj 80 ka za 1 sek
18.	Podaljšana ocena	120%ocenjenega toka
19.	Razdalja plazenja	30 mm/kV (najmanj)
20.	Standardno	Oblikovanje, izdelava, testiranje, namestitev in uspešnost je v skladu z Najnovejše izdaje IEC 61869-1 & IEC 61869-2
