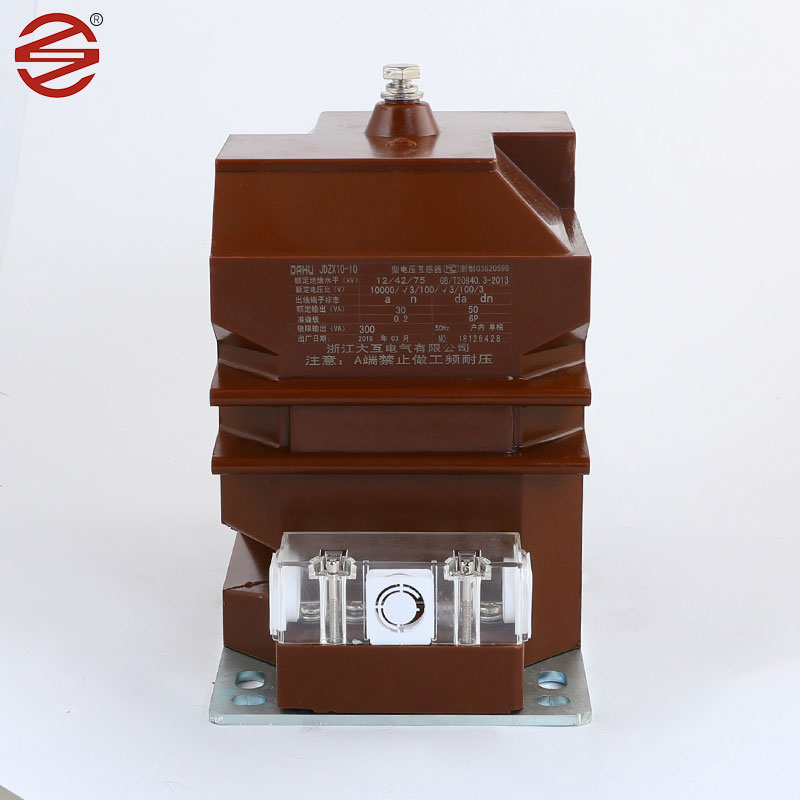

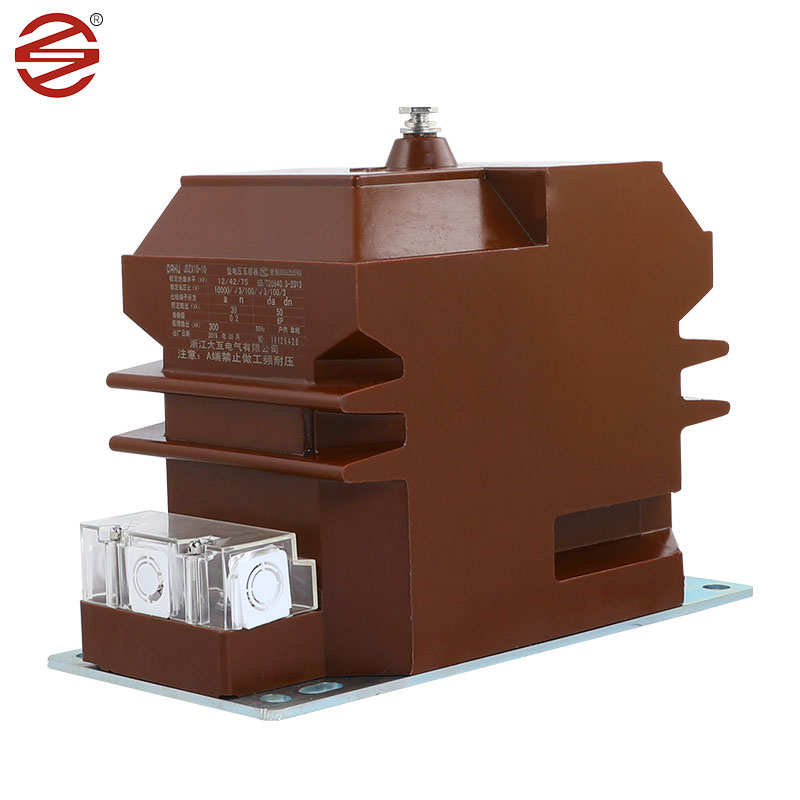

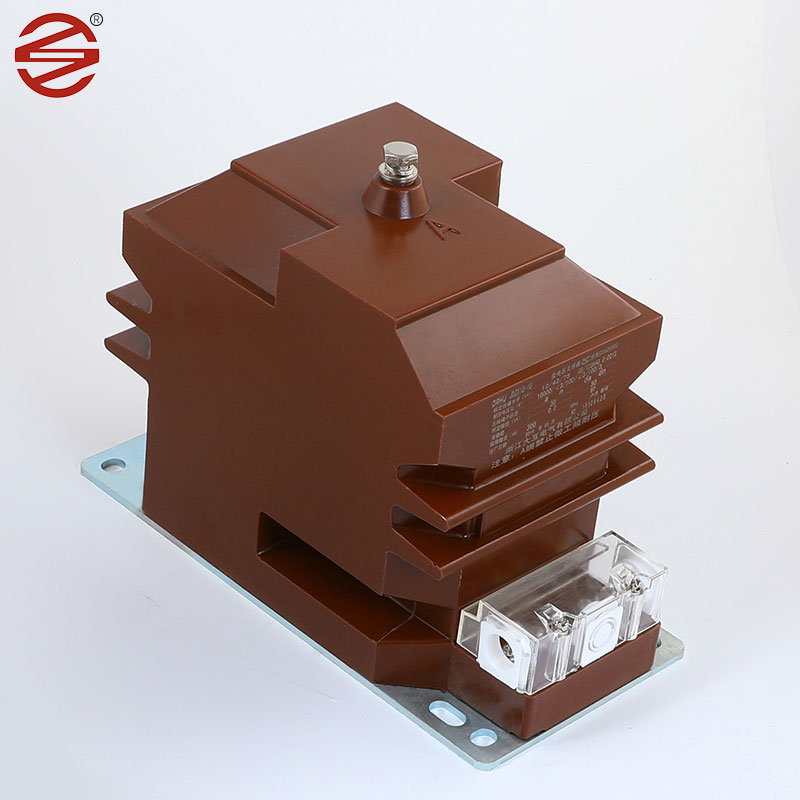

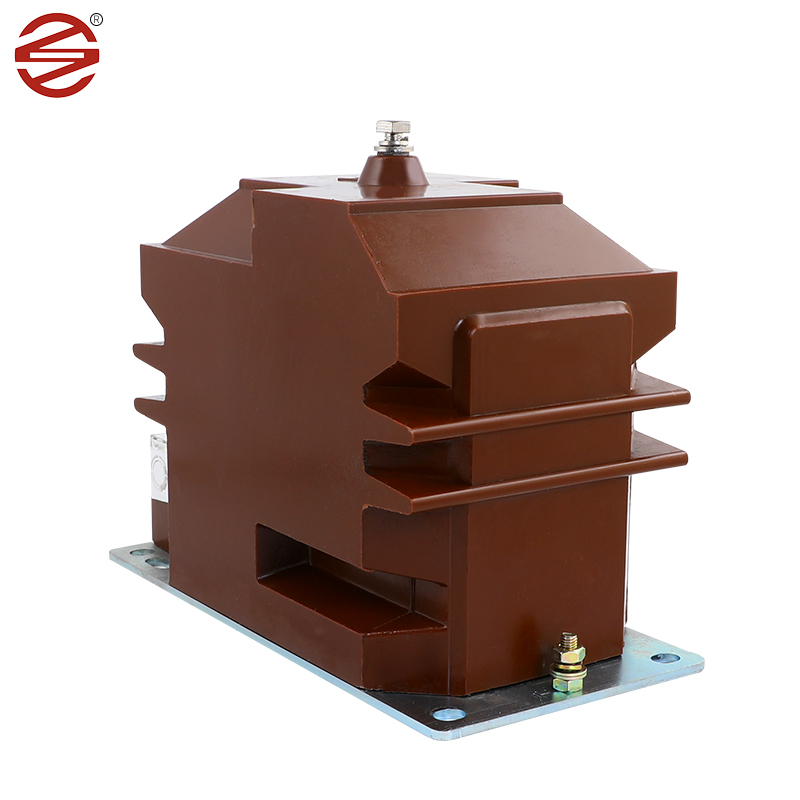

Notranji napetostni transformator

Notranji napetostni transformator, ki ga je izdelal Dahu Electric, je nepogrešljiva komponenta znotraj omar v notranjih stikalih, ki služi kot hrbtenica za merjenje toka, spremljanje električne energije in zaščitne releje v enofaznih in trifaznih izmeničnih sistemih. Njegova robustna zasnova in natančna funkcionalnost je bistveni element pri zagotavljanju varnosti in učinkovitosti električnih operacij.

Pošlji povpraševanje

Opis izdelka

Hladno valjani silikonski jekleni listi: Notranji napetostni transformator običajno uporablja hladno valjane silicijeve jeklene liste kot svoje jedro. Ti materiali so hladno valjani in imajo odlične magnetne lastnosti, kot sta visoka prepustnost in nizka izguba jedra, zaradi česar so idealni za trenutne transformatorje. Z uporabo hladno valjane silicijeve jeklene pločevine kot osnovnega materiala lahko trenutni transformator doseže učinkovit prenos energije in s tem izboljša učinkovitost sistema. V primerjavi z drugimi materiali imajo hladno valjani silikonski jekleni listi nižje histereze zanke in izgube magnetizacije, kar pomeni manj energijskih odpadkov in nižjo porabo energije.

Epoksidna smola: Epoksi smola ima odlične dielektrične lastnosti in mehansko trdnost, je prva izbira izolacijskega izolacijskega materiala v zaprtih prostorih. Epoksidni listi zagotavljajo zanesljivo izolacijo, ki ščiti notranje komponente pred električnim razpadom in okoljskimi dejavniki.

Baker: Bakreni vodniki se običajno uporabljajo za navitja v zaprtih napetostnih transformatorjih. Ti materiali ponujajo visoko električno prevodnost in mehansko trajnost, kar omogoča učinkovit prenos trenutnih signalov, hkrati pa vzdržuje operativne napetosti.

Material (epoksidna smola): Notranji napetostni transformator Uporaba ohišja iz epoksidne smole, ki ima odlične izolacijske lastnosti in lahko prepreči tok ali napetostni prehod za varni vezje. Prav tako je odporen na visoke temperature in korozijo ter ima dobro tesnjenje za vodoodporno in vlažno proti zmogljivosti. Epoksi transformatorji so lažji in lažji za namestitev in vzdrževanje v primerjavi z oljno immertiranjem transformatorjev.

Superiornost izdelka

Naša obloga vijakov in spodnje plošče doseže 8um/min, ki je bolj odporna na vlago in proti rje. Sijaj je boljši.

1.	Aplikacija	Merjenje
2.	Namestitev	V zaprtih prostorih.
3.	Izolacija	Lita smola
4.	Tip	Indukcija napetosti
5.	Gradnja	Suhi tip Epoksi smole
6.	Število faz	Singe faza (1 set = 3 št.)
7.	Frekvenca	50 Hz
8.	Pritrdilno nameščen	Podpora na strukturi za gantry
9.	Sistemska primarna napetost	11 kV (faza do faze)
10.	Sistemska največja napetost sistema	12 kV (faza do faze)
11.	Sistemski zemeljski	Učinkovito ozemljen
12.	Osnovna izolacija (impulz vzdrži Napetost)	75 kV
13.	Frekvenca moči vzdrži napetost	28KV
14.	Nevtralni konec primarnega navijanja, za Neposredna povezava z ozemljitvijo	Izolirano, da vzdrži 10 kV Preskus nizke frekvence.
15.	Vrsta sekundarnega navijanja	Enotno navijanje
16.	Razmerje transformacije	11 kV/3/0,11 kV/v3
17.	Razdalja plazenja	25 mm/kV (najmanj)
18.	Ocenjeno sekundarno breme	7,5 do 10 VA
19.	Faktor omejitve napetosti	1,2 neprekinjeno in 1,5 30 sekund
20.	Razred natančnosti	0,2 za merjenje.
21.	Standardno	Oblikovanje, izdelava, testiranje, namestitev in Uspešnost je v skladu z najnovejšimi Izdaje IEC 61869-1 in IEC 61869-3.
