Zakaj so napetostni transformatorji pomembni za elektroenergetske sisteme?

V elektroenergetskih sistemih sta najpomembnejša natančno merjenje in varno delovanje. Ne glede na to, ali gre za javna električna omrežja, industrijske parke ali komercialne objekte, je natančno spremljanje napetostnih nivojev nepogrešljivo.Napetostni transformatorji, znani tudi kot potencialni transformatorji (PT), igrajo bistveno vlogo v tem procesu.Zhejiang Dahu Electric Co., Ltd.je ugleden profesionalni proizvajalec, ki se posveča oblikovanju in izdelavi visokokakovostnih napetostnih transformatorjev od 0,5 kV do 35 kV. Dahu Electric, ki se nahaja v industrijski coni Xiangyang v mestu Yueqing, slovi po svojih električnih proizvodnih zmogljivostih, izkorišča ugodno geografsko lokacijo, napredno tehnologijo in strog sistem vodenja kakovosti za zagotavljanje zanesljivih, učinkovitih in trajnih izdelkov.

Razumevanje napetostnih transformatorjev

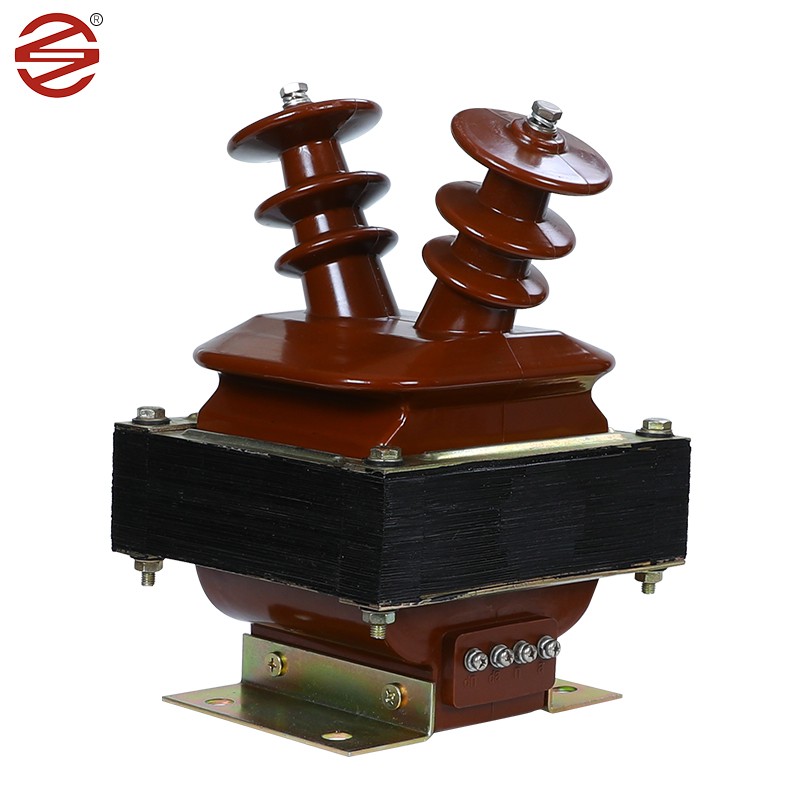

A napetostni transformatorje merilni transformator, zasnovan za zmanjšanje visokonapetostne primarne napetosti na standardizirano, nižjo in varnejšo sekundarno napetost. Ta sekundarna napetost je običajno 110 V ali 120 V, ki jo lahko enostavno in varno prenesete z merilnimi instrumenti, zaščitnimi releji in števci energije. Primarna funkcija napetostnega transformatorja ni prenos moči, temveč zagotavljanje natančne predstavitve visokonapetostnih valovnih oblik za merjenje in zaščito. Z izolacijo merilnega in krmilnega vezja od visokonapetostnih električnih vodov napetostni transformatorji zagotavljajo varnost osebja in opreme.

Glavne uporabe napetostnih transformatorjev

Merjenje električne energije: natančno meri porabo električne energije za zaračunavanje in spremljanje v komunalnih in industrijskih aplikacijah.

Sistemska zaščita: Zagotavlja napetostne signale zaščitnim relejem za sprožitev odklopnikov v primeru napak, kot so prenapetost, prenizka napetost ali ozemljitev.

Nadzor kakovosti električne energije: spremlja nivoje napetosti, padce napetosti, valove in harmonična popačenja v elektroenergetskih sistemih.

Sinhronizacija generatorja: Zagotavlja pravilno sinhronizacijo med generatorji in omrežjem z usklajevanjem amplitude napetosti in faznega kota.

Nadzor napetosti: Zagotavlja povratne informacije za sisteme samodejne regulacije napetosti.

Zakaj izbrati nas?

Dahu se drži poslovne filozofije "tehnološkega vodenja, usmerjenega v ljudi" in je zavezan prizadevanju za odličnost. Ta filozofija spodbuja stalne inovacije in upoštevanje najvišjih standardov nadzora kakovosti.

Vrhunska kakovost izdelkov: Dahu meni, da je kakovost izdelkov življenjska sila podjetja, uporablja napredno domačo proizvodno opremo in vzpostavlja celovit sistem upravljanja v celotnem proizvodnem procesu.

Močne zmogljivosti raziskav in razvoja ter inovacije: Dahu gre v korak s časom in oblikuje svoje izdelke tako, da se prilagajajo nenehno spreminjajočim se zahtevam trga in tehnološkemu napredku.

Širok razpon napetosti: Dahu izkorišča svoje izkušnje pri izdelavi transformatorjev od 0,5 kV do 35 kV in ponuja rešitve za široko paleto aplikacij, od nizkonapetostne distribucije do srednjenapetostnega sekundarnega prenosa.

Varno in učinkovito: vsak napetostni transformator je zasnovan v skladu z mednarodnimi standardi varnosti in učinkovitosti, kar zagotavlja zanesljivo delovanje v kritičnih okoljih.

Pogosta vprašanja o napetostnem transformatorju (pogosta vprašanja)

1. Kakšna je razlika med napetostnim transformatorjem (VT) in tokovnim transformatorjem (CT)?

Medtem ko sta oba merilna transformatorja, služita bistveno različnim namenom. Tokovni transformator je zasnovan za zmanjšanje visokega primarnega toka na varen, merljiv sekundarni tok, običajno 5 A ali 1 A. Njegovo primarno navitje je zaporedno povezano z napajalnim krogom. V nasprotju s tem je napetostni transformator zasnovan tako, da zniža visoko primarno napetost na varno, merljivo sekundarno napetost, običajno 110 V ali 120 V. Njegovo primarno navitje je vzporedno povezano preko faze in nevtralnega ali ozemljitvenega. V bistvu CT merijo tok, VT pa napetost. Uporaba pravilnega transformatorja za predvideno uporabo je ključnega pomena za varnost in natančnost sistema.

2. Ali se lahko napetostni transformator uporablja za merjenje in zaščito v isti enoti?

Da, veliko sodobnih napetostnih transformatorjev je zasnovanih z več sekundarnimi jedri ali navitji, ki služijo obema funkcijama hkrati. En sam VT ima lahko na primer en jedrni navoj za visoko natančnost (npr. razred 0,5), namenjen merjenju prihodkov, in ločen jedrni navoj za večjo obremenitveno zmogljivost (npr. razred 3P), namenjen napajanju zaščitnih relejev. Ta dvofunkcijska zasnova je prostorsko in stroškovno učinkovita za vgradnjo v kompaktne stikalne naprave. Ključnega pomena je, da preverite imensko tablico in podatkovni list transformatorja, da potrdite razpoložljive razrede točnosti in nazivne izhodne moči za vsako navitje.

3. Katere kritične dejavnike je treba upoštevati pri izbiri napetostnega transformatorja za določeno aplikacijo?

Izbira pravega napetostnega transformatorja vključuje skrbno analizo več ključnih parametrov. Prvič, sistemska napetost: Nazivna primarna napetost transformatorja se mora ujemati z nazivno delovno napetostjo sistema ali jo preseči. Drugič, namen aplikacije: Ugotovite, ali je za merjenje (zahteva visoko natančnost, kot je 0,2 ali 0,5) ali zaščito (zahteva razrede, kot je 3P ali 6P). Tretjič, povezano breme: izračunajte skupno porabo VA vseh naprav (števci, releji), priključenih na sekundarni krog; nazivna moč VT mora biti večja od te skupne obremenitve, da se ohrani njegova natančnost. Četrtič, okolje namestitve: Odločite se, ali potrebujete notranji (suh, čist) ali zunanji (odporen na vremenske vplive) model, pri čemer upoštevajte dejavnike, kot so vlažnost, onesnaženost in temperatura okolja. Končno zagotovite, da je raven izolacije (frekvenčna in impulzna zdržljiva napetost) ustrezna za raven napake sistema in pogoje prenapetosti.
