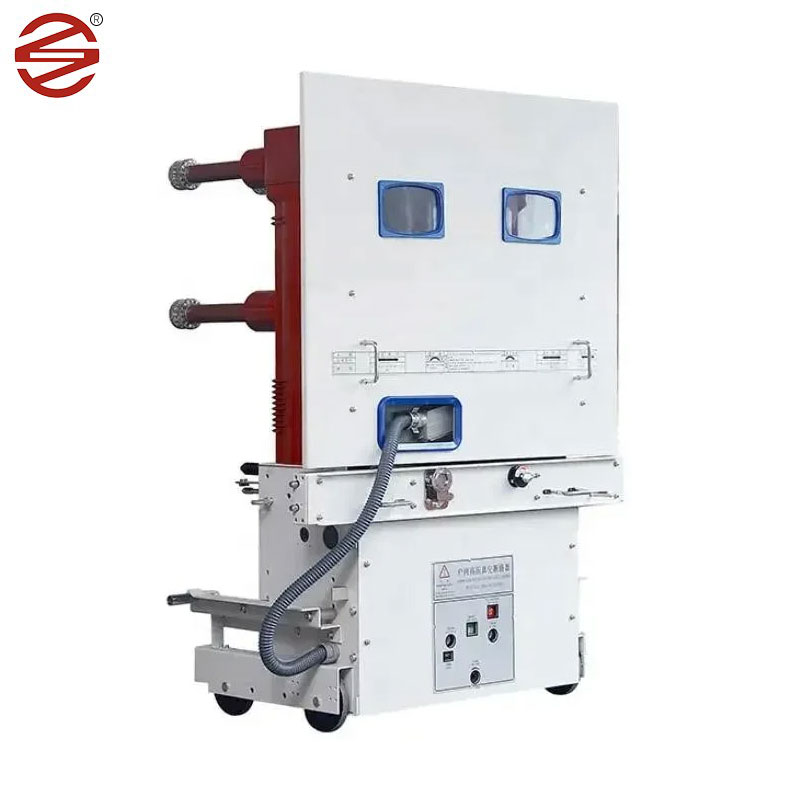

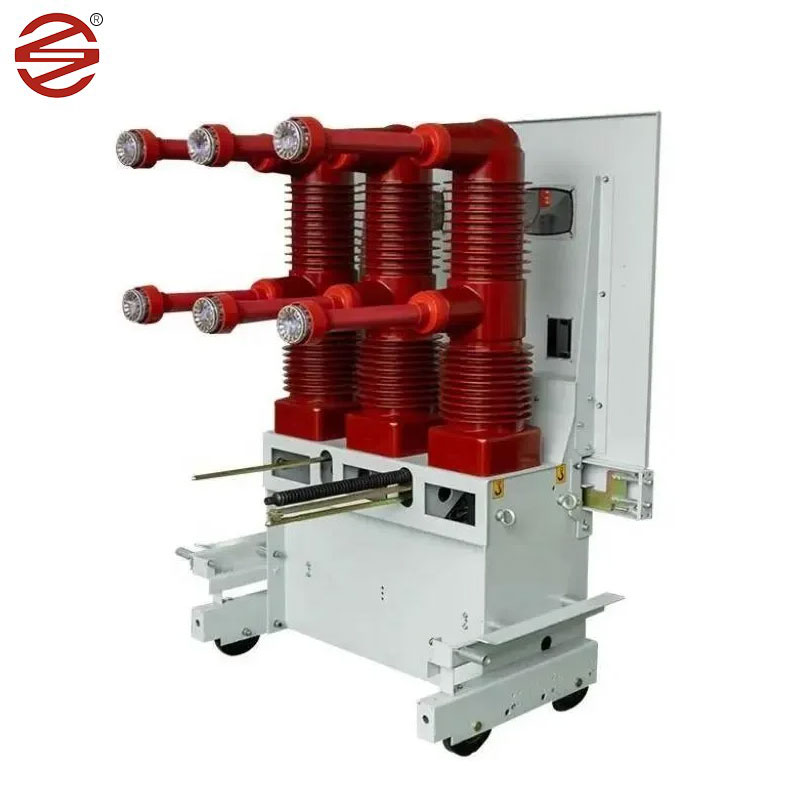

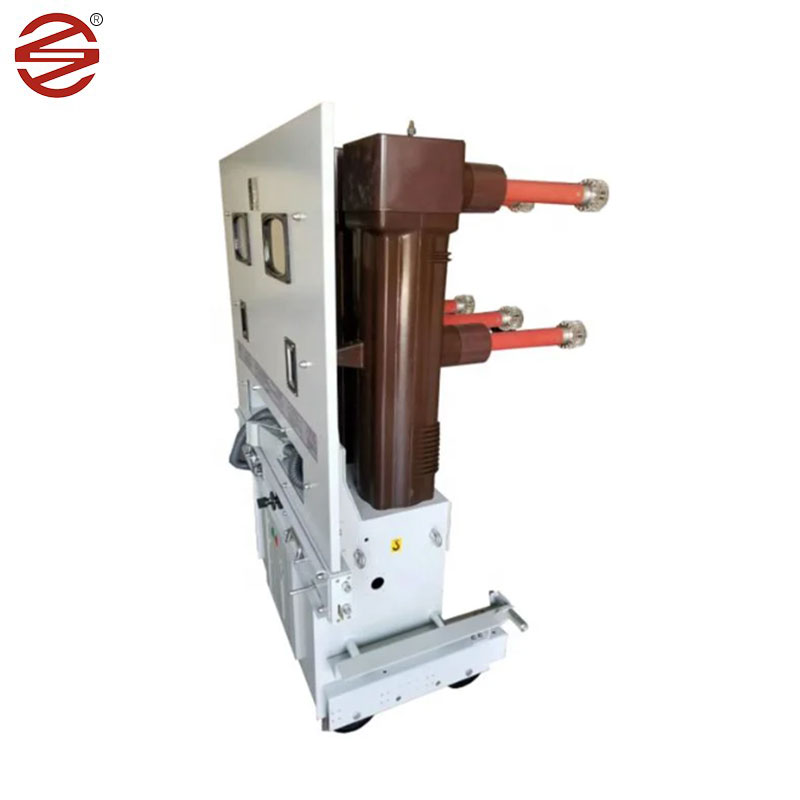

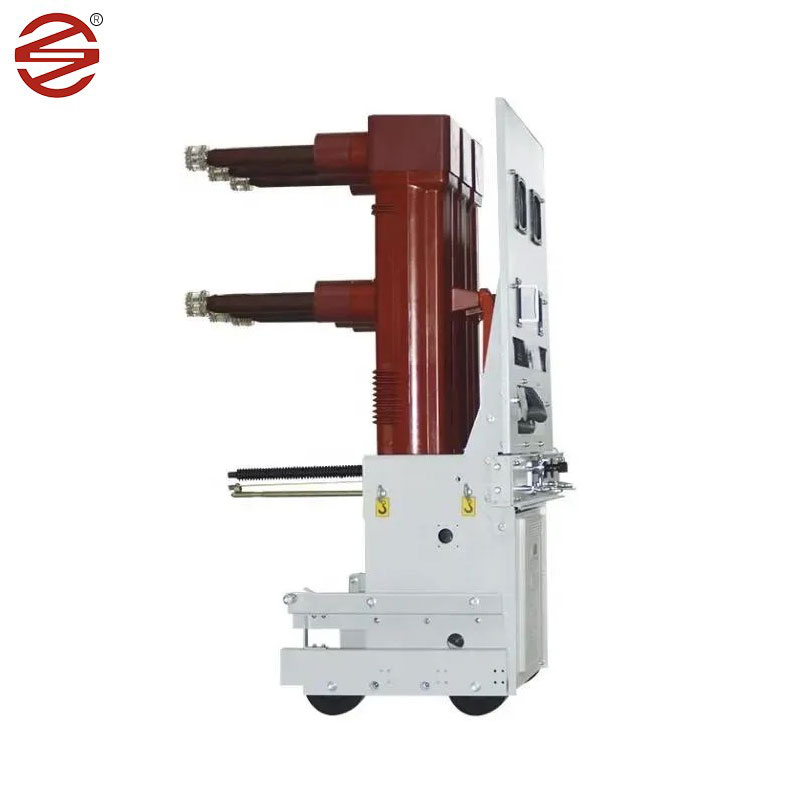

40,5kV vakuumski odklopnik

40,5kV vakuumski odklopnik, ki ga izdeluje Dahu Electric, je primeren za trifazni sistem AC 50Hz, 40,5kV. Uporablja se lahko za industrijska in rudarska podjetja, elektrarne in podstanice kot preklapljanje toka obremenitve, tok preobremenitvenega toka in je primeren za pogoste delovne priložnosti. Ta odklopnik sprejema strukturo razporeditve navzgor in navzdol, ki učinkovito zmanjšuje globino odklopnika vezja. In sprejmejo sestavljeno izolacijsko strukturo, trifazno lok za gasilno komoro in s tem povezano nabito telo, ločeno s tremi neodvisnimi epoksi izolacijskimi lupinami.

Pošlji povpraševanje

Opis izdelka

Po uporabi kompozitne izolacijske strukture 40,5kV vakuumski odklopnik izpolnjuje zahteve razdalje zračne razdalje in lezenja v normalnih obratovalnih pogojih in učinkovito zmanjša prostornino odklopnika vezja, glavni prevodni vakuumski interupter in dinamični in statični prevodni priključek, tako da je v izolacijski cilinder, tako da je faza le 300mm. Električni priključki glavnega vezja so vse fiksne povezave z visoko zanesljivostjo.

Podrobnosti o izdelku

Modularni mehanizem

Modularno oblikovanje mehanizma, visoko standardizirana struktura;

Mehanizem je enostavno sestaviti / razstaviti in enostavno vzdrževati;

Velika zanesljivost z manj številom delov

Integrirani ročaj za polnjenje, naredi delovanje priročno in enostavno

Poljak tipa

Okolju prijazen izolacijski material, PA66 zagotavlja lahko težo, visoko dielektrično zmogljivost;

Recikliranje in enostavno odstranjevanje po življenjskem ciklu izdelka;

Stroškovno učinkovito in zanesljivo;

Vakuumski odklopnik

V celoti izpolnjuje zahteve standardov IEC in GB;

Popolno zaklepanje, preprečevanje napake in zagotavljanje varnosti pri delovanju;

Modularni dizajn, skrajšani čas dostave;

Majhen odpiranje in odlična uspešnost;

Prednost uspešnosti

Izdelek je opremljen z bistabilnim trajnim mehanizmom za delovanje magneta, mehanizem je opremljen s trajnim magnetom s stalnim magnetom, da zagotovi silo zadrževanja, tako da se stikalo vzdržuje v odprtem in zaprtem stanju v primerjavi z običajnim vzmetnim delovanjem mehanizma, ki se močno poveča, da je mehanska veriga skrajšana.

Glavna tehnična specifikacija

projekt		enota	Parameter
Nazivna napetost		kV	40.5
Nazivni tok		A	1250		1600	2000、2500
Nazivni prelomni tok s kratkim stikom		the	25	31.5	25	31.5
Dinamični stabilen tok (najvišja vrednost)		the	63	80	63	80
4S toplotni stabilen tok		the	25	31.5	25	31.5
Nazivni tok s kratkim stikom (najvišja vrednost)		the	63	80	63	80
Prelomni časi ocenjenega toka kratkega stika		Krat	20
Nazivno delovno zaporedje			O-0.3 S-CO-180 S-CO
Nazivna izolacija ravni	1min frekvenca moči vzdrži napetost	kV	95
	Strela impulza vzdrži napetost (najvišja vrednost)		185
Mehansko življenje		Krat	10000
Nazivno odpiranje in odpiranje enojnih kondenzatorskih bank		A	630
Ocenjena tok bančne kondenzacije nazaj		A	400
Napetost z oceno motorja za shranjevanje energije		V	AC 、 DC: 110; 220
Nazivna moč motorja za shranjevanje energije		W	≤230
Čas shranjevanja energije motorja za shranjevanje energije		S	≤15
Nazivna napetost zapiranja in odpiranja tuljave		V	DC: 110; 220
Ocenjeni tok zapiranja in odpiranja tuljave		A	1,05 (110V) 0,96 (220V)
Otvoritev stika		mm	20 ± 2
Kontaktni možganski kap		mm	7,5 ± 1,5
Trifazna kombinacija različnih obdobij		MS	≤2
Odbitek časa zapiranja stikov		MS	≤3
Upornost glavnega vezja (brez stika s steno)		dojenček	≤40
