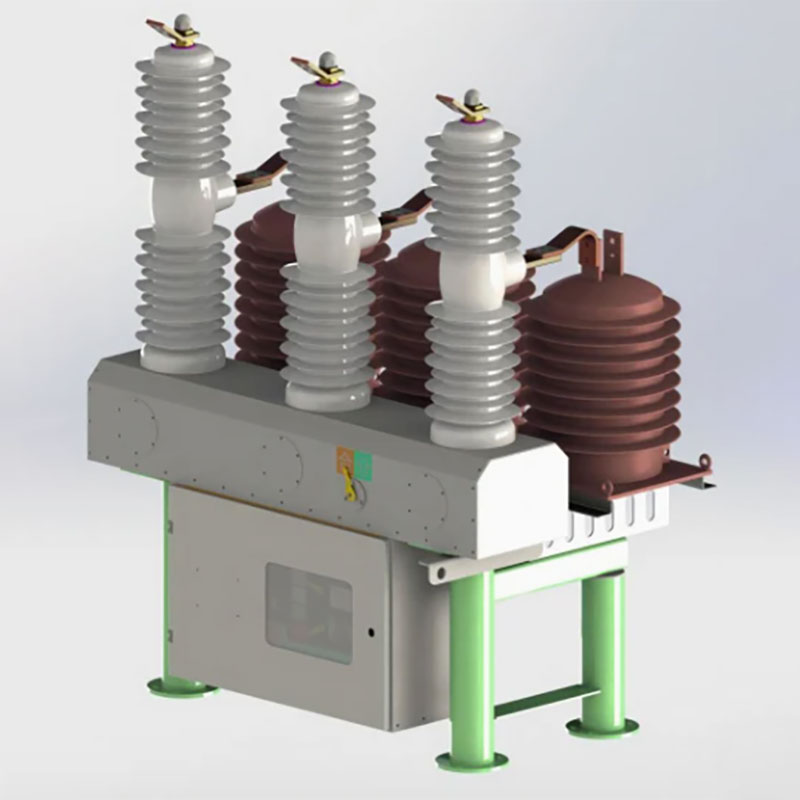

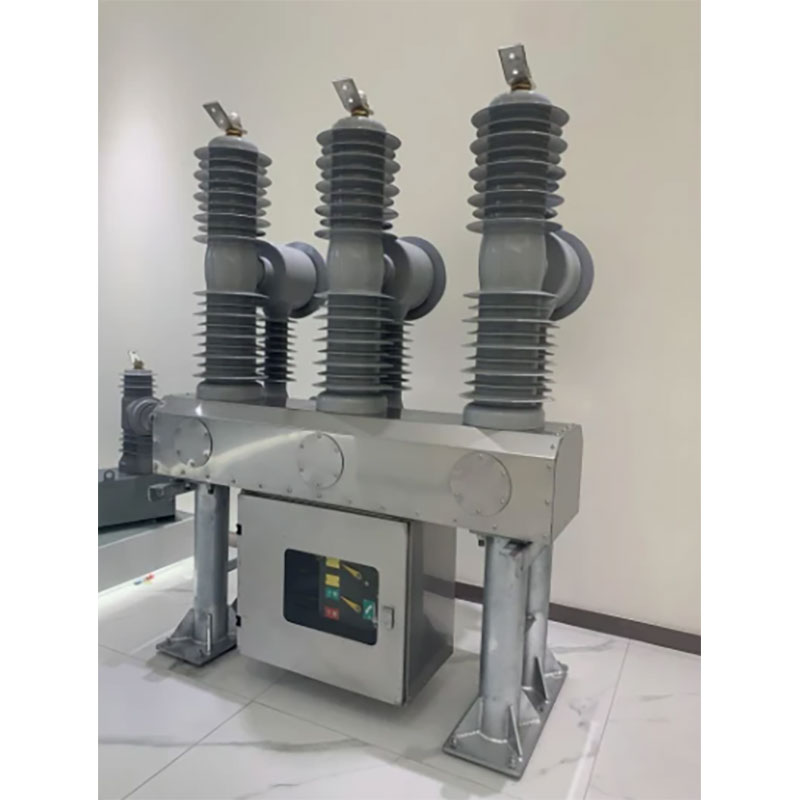

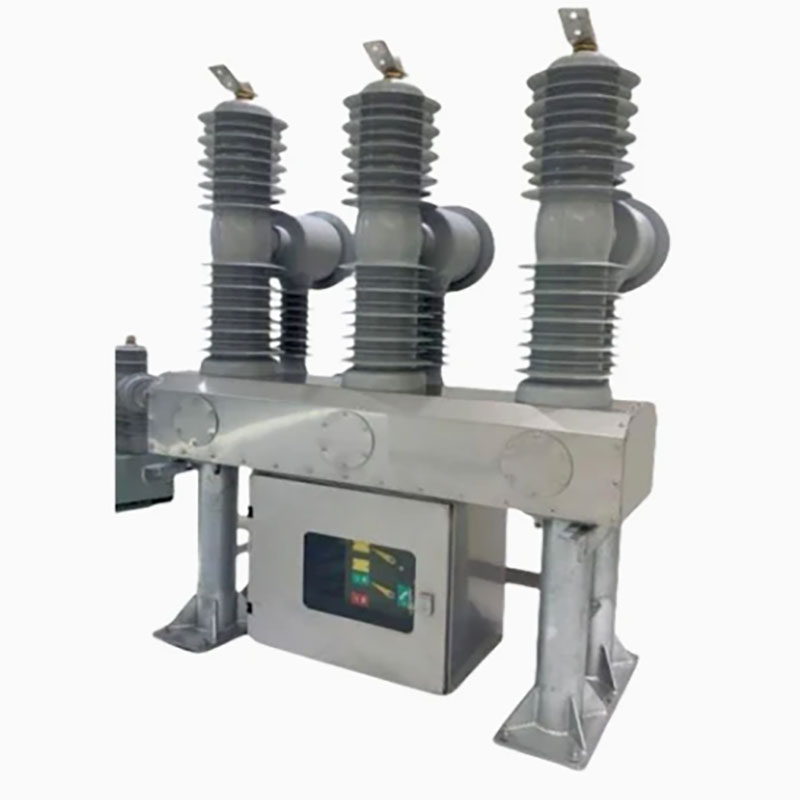

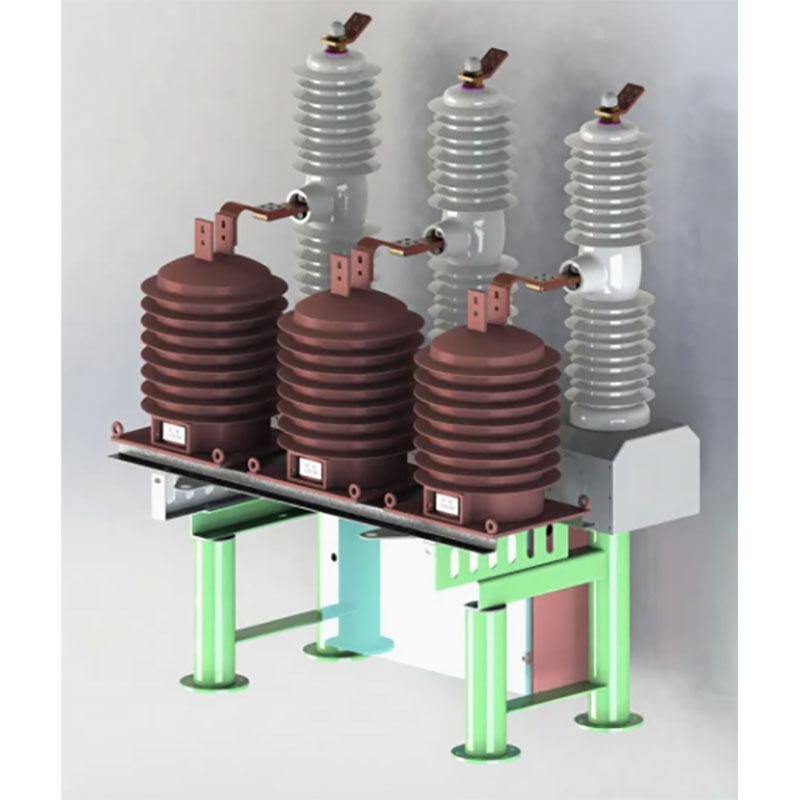

Zunanji vakuumski odklopnik

Zunanji vakuumski odklopnik, ki ga proizvaja Dahu Electric, je zunanja distribucijska enota nazivne napetosti 40,5 kV in frekvence 50 Hz, ki velja za dovodno stran podstanice ter industrijsko in rudarsko podjetje, ki potrebuje splošno zaščito, nadzor in pogosto delovanje stikala.

Pošlji povpraševanje

Opis izdelka

Glavno telo odklopnika odlikuje izumrtje vakuuma, preprosto strukturo, zmogljivo zmogljivost prekinitve in dolgo življenjsko dobo. Poljak je izdelan iz epoksidne sestavine / silikonske gumijaste kompozitne izolator, brez olja in plina SF6, ta trdno izoliran vakuumski odklopnik je zasnovan za okolje prijazen.

Po uporabi kompozitne izolacijske strukture se zunanji odklopnik vakuumskega vezja izpolnjuje z zahtevami zračne razdalje in razdalje lezenja v normalnih delovnih pogojih in učinkovito zmanjša prostornino odklopnika vezja, glavni prevodni vakuumski prerez in dinamično in statično prevodno povezavo sta nameščena v izolacijskem cilindru, tako da je faza le 300 mm. Električni priključki glavnega vezja so vse fiksne povezave z visoko zanesljivostjo.

Podrobnosti o izdelku

Modularni mehanizem

Modularno oblikovanje mehanizma, visoko standardizirana struktura;

Mehanizem je enostavno sestaviti / razstaviti in enostavno vzdrževati;

Velika zanesljivost z manj številom delov

Integrirani ročaj za polnjenje, naredi delovanje priročno in enostavno

Poljak tipa

Okolju prijazen izolacijski material, PA66 zagotavlja lahko težo, visoko dielektrično zmogljivost;

Recikliranje in enostavno odstranjevanje po življenjskem ciklu izdelka;

Stroškovno učinkovito in zanesljivo;

Vakuumski odklopnik

V celoti izpolnjuje zahteve standardov IEC in GB;

Popolno zaklepanje, preprečevanje napake in zagotavljanje varnosti pri delovanju;

Modularni dizajn, skrajšani čas dostave;

Majhen odpiranje in odlična uspešnost;

Prednost uspešnosti

Izdelek je opremljen z bistabilnim trajnim mehanizmom za delovanje magneta, mehanizem je opremljen s trajnim magnetom s stalnim magnetom, da zagotovi silo zadrževanja, tako da se stikalo vzdržuje v odprtem in zaprtem stanju v primerjavi z običajnim vzmetnim delovanjem mehanizma, ki se močno poveča, da je mehanska veriga skrajšana.

Glavna tehnična specifikacija

Tehnični parametri
Ne bi	Predmet			Enota	Vrednost
1	Nazivna napetost			kV	40.5
2	Nazivna izolacija Raven (morska gladina: 1000m)	1 min moči frekvenca zdrži napetost	Suhi test		95
			Moker test (zemlja zunaj izolacija)		85
		Impulz strele zdrži Napetost (vrh) 1,2/50US			200
3	Nazivni tok			A	1600/2500
4	Nazivna frekvenca			Hz	50/60
5	Nazivni prelomni tok s kratkim vezjem			the	31.5
6	Nazivno zaporedje delovanja			O-0.3S-Co-180 Co-180S-C
7	Nazivni kratki tokovni tok prelomnih časov			krat	20
8	Nazivni zapirni tok s kratkim vezjem (vrh)			the	80
9	Nazivni vrh vzdrži tok				50
10	Nazivni kratek čas zdrži tok				31.5
11	Popolnoma prelomni čas			S	<0,125
12	Nazivno trajanje kratkega stika				4
13	Mehansko življenje			krat	10000
14	Nazivna delovna napetost in pomožno vezje napetost			V	110/220

Mehanski značilni parametri odklopnika vezja

Ne bi	Predmet	Enota	Vrednost
1	Kontaktni odmik	mm	18 ± 1
2	Kontaktirajte OverTravel	mm	6 ± 1
3	Hitrost odpiranja	M/s	1,6 ± 0,2
4	Hitrost zaključka	M/s	0,8 ± 0,2
5	Istočasno odpiranje in zapiranje treh faz	MS	≤2
6	Fazna razdalja	mm	680 ± 2
7	Stik za zaključni čas	MS	≤3
8	Vsak fazni prevodni upornost	dojenček	≤60
9	Čas zapiranja	MS	25 ~ 60
10	Odpiralni čas	MS	20 ~ 50
11	Nazivna moč moči motorja za shranjevanje energije	W	110
12	Nazivna napetost motorja Energy Storae	V	220
13	Max./Min.Motorna napetost		120%/80%
14	Nazivna zaključna delovna napetost		220
15	Max./Min. Zaključna delovna napetost		120%/80%
16	Nazivna odpiralna delovna napetost		220
17	Max./Min. Odpiranje delovne napetosti		120%/65%

Tehnični parametri operativnega mehanizma
Ne bi	Predmet		Enota	Vrednost
1	Nazivna delovna napetost	Odpiranje tripperja	V	AC220
		Zapiranje Tripperja		AC220
2	Nazivni odpor	Odpiranje tripperja	Ω	56
		Zapiranje Tripperja		56
3	Nazivna frekvenca izhodne moči	Odpiranje tripperja	W	320
		Zapiranje Tripperja
4	Frekvenca moči motorja za shranjevanje energije			110
5	Nazivna napetost shranjevanja motorja		V	AC220
6	Čas za shranjevanje energije		S	≤10
